Maszty - iglice - MASZTY KLATKOWE

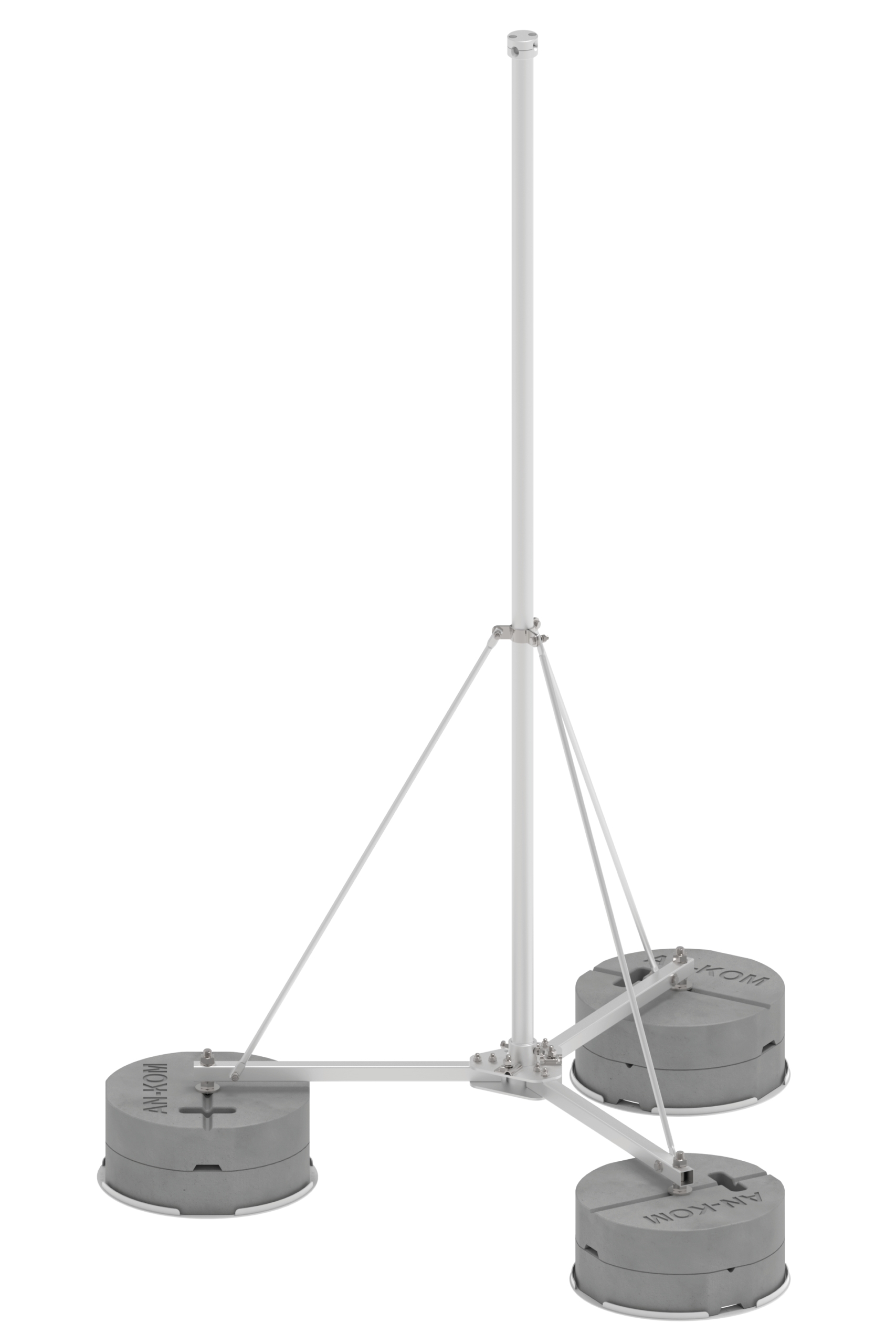

aluminiowe klatkowe na trójnogu

Maszt klatkowy aluminiowy wolnostojący na trójnogu. Służy do budowy zwodów poziomych podwyższonych (klatek ochronnych).
Rozpiętość linki pomiędzy dwoma masztami o tej samej konstrukcji: do 10m.

ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.

Uwaga! Składając zamówienie należy podać symbol.

H (mm)	waga obciążnika (kg)	Ø1 / Ø2 (mm)	wytrzymałość na wiatr (km/h)	wymiar przewodu (mm)	Øp / H1 (mm)		stop aluminium
2000	6 x 21,5	50 / 12	141	Ø8	1860 / 180	symbol typ	H926357 AN-511A/ALS/3X2P PDF
3000	6 x 21,5	50 / 12	112	Ø8	1860 / 180	symbol typ	H926361 AN-511B/ALS/3X2P PDF
3000	9 x 21,5	50 / 12	133	Ø8	1860 / 270	symbol typ	H926362 AN-511C/ALS/3X3P PDF
4000	9 x 21,5	50 / 12	111	Ø8	1860 / 270	symbol typ	H926365 AN-511D/ALS/3X3P PDF
4000	12 x 21,5	50 / 12	126	Ø8	1860 / 360	symbol typ	H926366 AN-511E/ALS/3X4P PDF

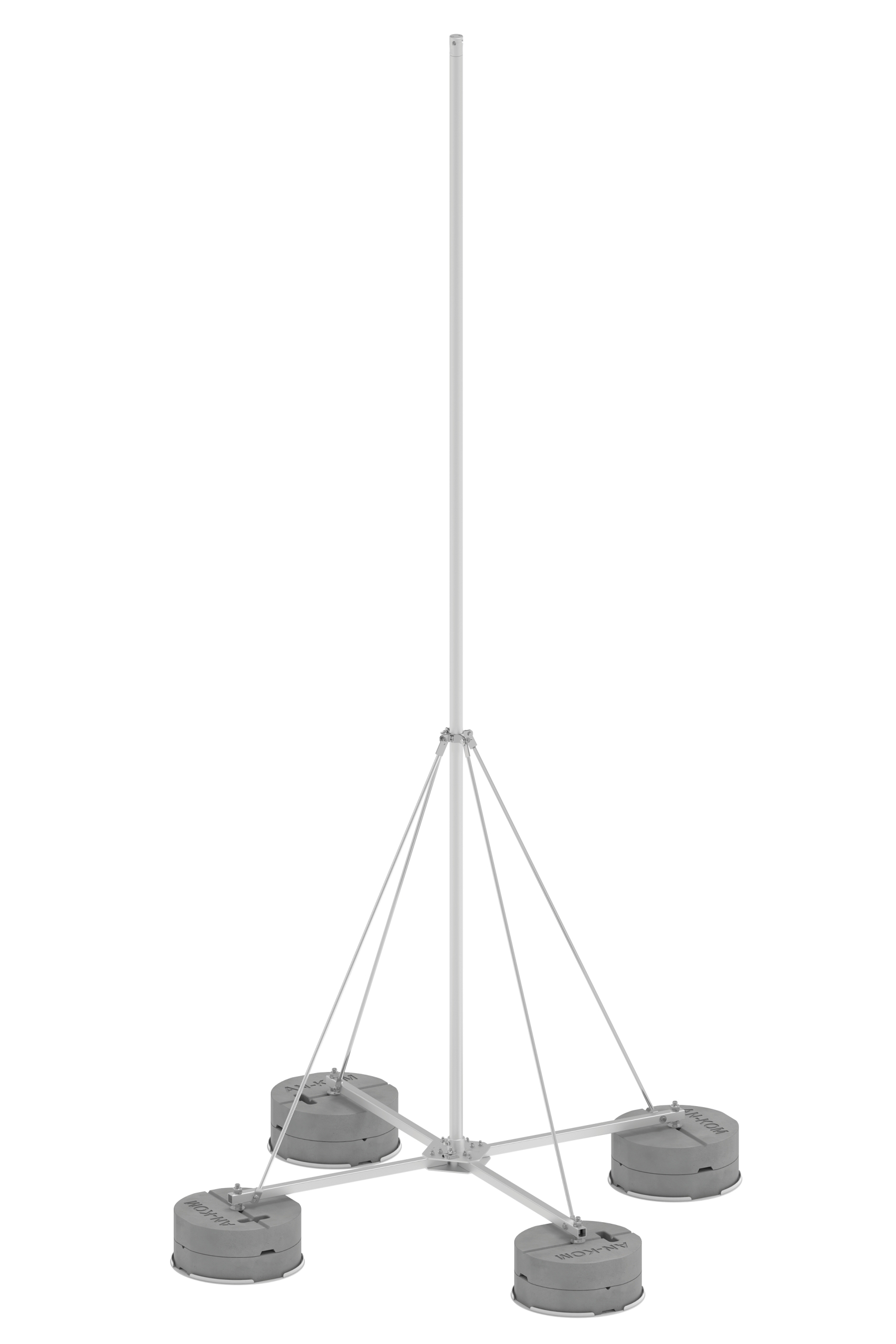

aluminiowe klatkowe na czwórnogu

Maszt klatkowy aluminiowy wolnostojący na czwórnogu. Służy do budowy zwodów poziomych podwyższonych (klatek ochronnych).
Rozpiętość linki pomiędzy dwoma masztami o tej samej konstrukcji: do 10m.

ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.

Uwaga! Składając zamówienie należy podać symbol.

H (mm)	waga obciążnika (kg)	Ø1 / Ø2 (mm)	wytrzymałość na wiatr (km/h)	wymiar przewodu (mm)	Øp / H1 (mm)		stop aluminium
5000	8 x 21,5	60 / 12	127	Ø8	2720 / 180	symbol typ	H926369 AN-511F/ALS/4X2P PDF
5000	12 x 21,5	60 / 12	151	Ø8	2720 / 270	symbol typ	H926370 AN-511G/ALS/4X3P PDF
6000	8 x 21,5	60 / 12	112	Ø8	2720 / 180	symbol typ	H926373 AN-511H/ALS/4X2P PDF
6000	12 x 21,5	60 / 12	133	Ø8	2720 / 270	symbol typ	H926374 AN-511I/ALS/4X3P PDF

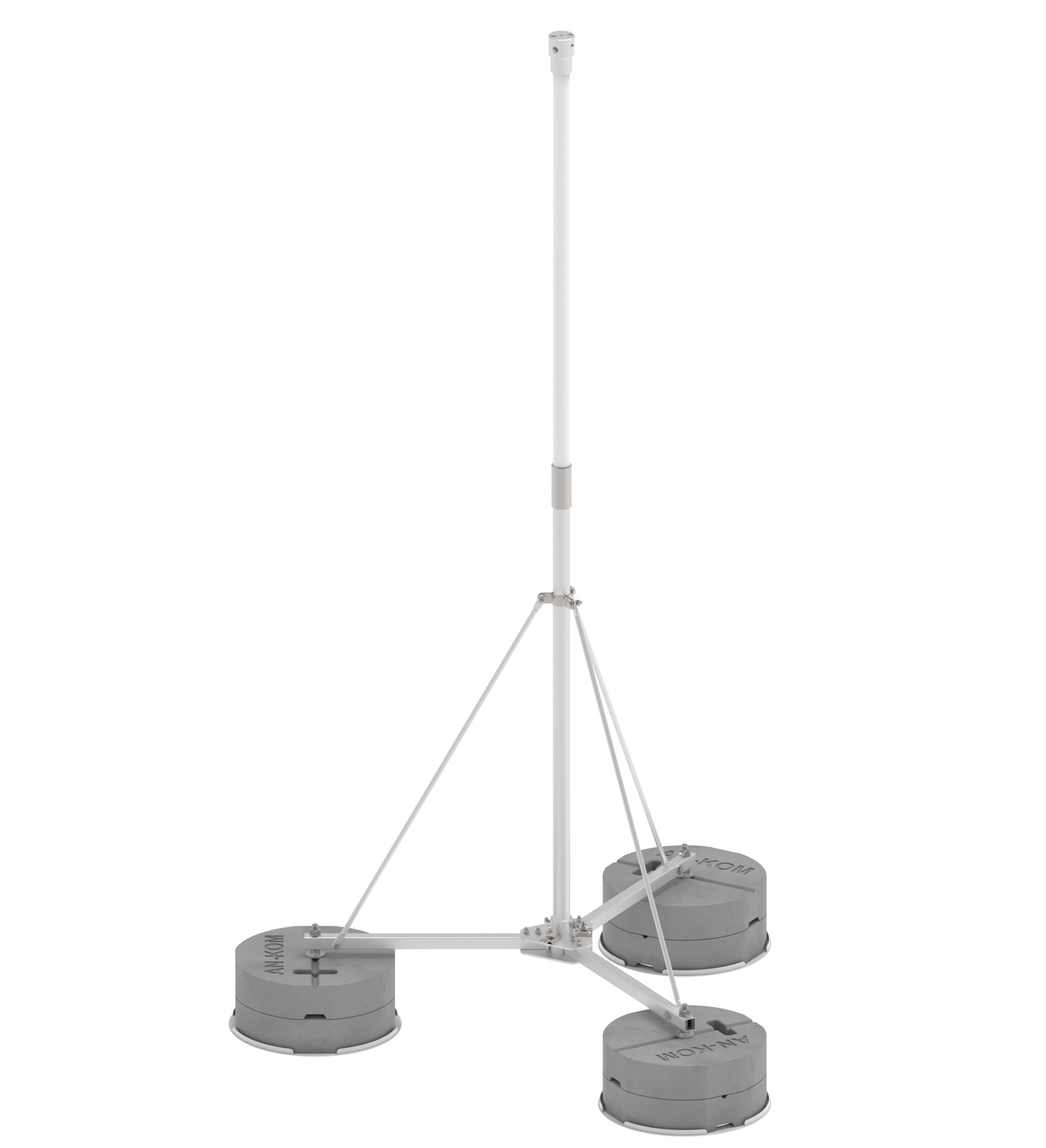

aluminiowe klatkowe izolowane na trójnogu

Maszt klatkowy izolowany na trójnogu.

Uwaga! Składając zamówienie należy podać symbol.

H (mm)	wytrzymałość na wiatr (km/h)	waga obciążnika (kg)	H1 (mm)		stop aluminium
2000	143	6 x 21,5	180	symbol typ	H926026 AN-520A/ALS/3X2P PDF
3000	112	6 x 21,5	180	symbol typ	H926030 AN-520B/ALS/3X2P PDF
3000	133	9 x 21,5	270	symbol typ	H926034 AN-520C/ALS/3X3P PDF
4000	108	9 x 21,5	270	symbol typ	H926038 AN-520D/ALS/3X3P PDF
4000	122	12 x 21,5	360	symbol typ	H926042 AN-520E/ALS/3X4P PDF

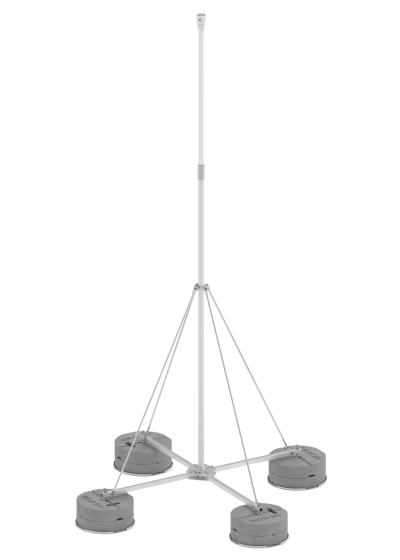

aluminiowe klatkowe izolowane na czwórnogu

Maszt klatkowy izolowany na czwórnogu.

Uwaga! Składając zamówienie należy podać symbol.

H (mm)	wytrzymałość na wiatr (km/h)	waga obciążnika (kg)	H1 (mm)		stop aluminium
5000	118	8 x 21,5	180	symbol typ	H926046 AN-520F/ALS/4X2P PDF
5000	141	12 x 21,5	270	symbol typ	H926050 AN-520G/ALS/4X3P PDF
6000	101	8 x 21,5	270	symbol typ	H926054 AN-520H/ALS/4X2P PDF
6000	120	12 x 21,5	360	symbol typ	H926058 AN-520I/ALS/4X3P PDF

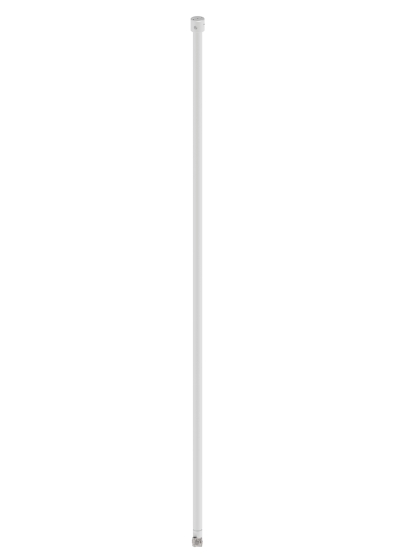

aluminiowe klatkowe

Maszt klatkowy ścienny nieizolowany.

*F (kN) - minimalne obciążenie wyrywające kotwy

UCHWYTY MONTAŻOWE naścienne, na barierkę i profil zamknięty

Uwaga! Składając zamówienie należy podać symbol.

H (mm)	wytrzymałość na wiatr (km/h)	F* (kN)	Ø1 (mm)		stop aluminium
2000	225	6	50	symbol typ	H926115 AN-522A/ALS/ PDF
3000	215	6	50	symbol typ	H926118 AN-522B/ALS/ PDF
4000	197	8	50	symbol typ	H926122 AN-522C/ALS/ PDF
5000	159	10	60	symbol typ	H926126 AN-522D/ALS/ PDF
6000	129	10	60	symbol typ	H926130 AN-522E/ALS/ PDF

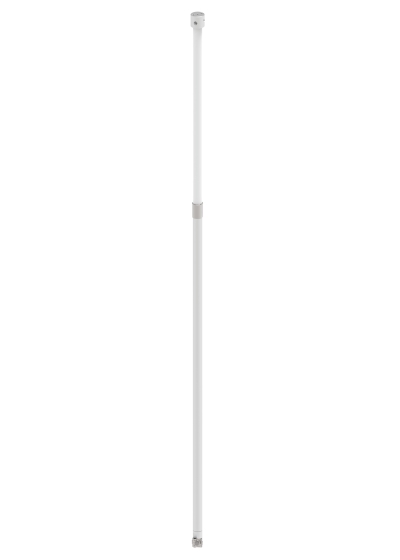

aluminiowe klatkowe izolowane

Maszt klatkowy ścienny izolowany.

*F (kN) - minimalne obciążenie wyrywające kotwy

UCHWYTY MONTAŻOWE naścienne, na barierkę i profil zamknięty

Uwaga! Składając zamówienie należy podać symbol.

H (mm)	wytrzymałość na wiatr (km/h)	F* (kN)	Ø1 (mm)	Ø2 (mm)		stop aluminium
2000	225	6	40	50	symbol typ	H926062 AN-521A/ALS/ PDF
3000	215	6	40	50	symbol typ	H926074 AN-521B/ALS/ PDF
4000	197	8	40	50	symbol typ	H926078 AN-521C/ALS/ PDF
5000	159	10	50	60	symbol typ	H926082 AN-521D/ALS/ PDF
6000	129	10	50	60	symbol typ	H926086 AN-521E/ALS/ PDF
