iglice nierdzewne

Iglica końcowa masztu izolowanego. Trzypłytkowe złącze skręcane dwiema śrubami umożliwia przyłączenie przewodu odgromowego okrągłego.

Uwaga! Składając zamówienie należy podać symbol.

L (mm)	wymiar przewodu (mm)		stal nierdzewna kwasoodporna V4A
750	Ø8 - Ø10	symbol typ	PDF J286564 AN-83Z/OH/
1000	Ø8 - Ø10	symbol typ	PDF J286572 AN-83ZB/OH/

drążki izolacyjne pionowe

Drążek izolacyjny pionowy wykonany z tworzywa sztucznego charakteryzującego się bardzo dobrymi właściwościami elektroizolacyjnymi i mechanicznymi. Okucia stalowe pozwalają na montaż iglicy 500 lub 1000 mm oraz rury wsporczej.

Uwaga! Składając zamówienie należy podać symbol.

L (mm)	L1 (mm)		stal nierdzewna kwasoodporna V4A
1035	930	symbol typ	PDF J286508 AN-83F/OH/
1535	1435	symbol typ	PDF J286504 AN-83E/OH/

drążki izolacyjne poziome

Drążek izolacyjny poziomy wykonany z tworzywa sztucznego charakteryzującego się bardzo dobrymi właściwościami elektroizolacyjnymi i mechanicznymi. Okucia stalowe pozwalają na montaż na końcach uchwytów. Drążki uzbrojone w uchwyty pozwalają zbudować zwód odsunięty.

Uwaga! Składając zamówienie należy podać symbol.

L (mm)	L1 (mm)		stal nierdzewna kwasoodporna V4A
790	690	symbol typ	PDF J286512 AN-83G/OH/
1040	940	symbol typ	PDF J286516 AN-83H/OH/
1540	1440	symbol typ	PDF J286520 AN-83I/OH/
2040	1940	symbol typ	PDF J286524 AN-83J/OH/

uchwyt typ 1

Uchwyt montażowy drążka izolacyjnego z łącznikiem przegubowym.

Uwaga! Składając zamówienie należy podać symbol.

	stal ocynkowana ogniowo
symbol typ	PDF J196528 AN-83K/OG/

uchwyt typ 2

Uchwyt montażowy drążka izolacyjnego z łącznikiem sztywnym.

Uwaga! Składając zamówienie należy podać symbol.

	stal ocynkowana ogniowo
symbol typ	PDF J196532 AN-83L/OG/

uchwyt typ 3

Uchwyt z łącznikiem przegubowym do przykręcania drążka izolacyjnego poziomego. Zaczep mocowany jest do rury wsporczej masztu, natomiast do wystającego gwintu montowany jest drążek izolacyjny poziomy.

Uwaga! Składając zamówienie należy podać symbol.

Ø (mm)	śruby		stal ocynkowana ogniowo
16 - 18	M6 x 20	symbol typ	PDF J196536 AN-83O/OG/

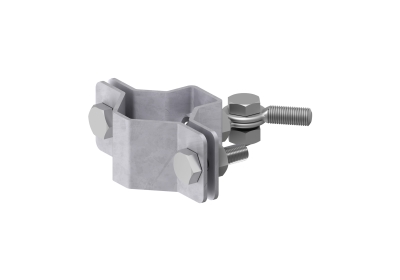

uchwyt typ 3a

Uchwyt z przegubem umożliwia montaż drążka izolacyjnego do profila okrągłego (rury).

Uwaga! Składając zamówienie należy podać symbol.

Ø (mm)	L1 (mm)	śruby		stal ocynkowana ogniowo
40	102	M10 x 35	symbol typ	PDF J196716 AN-852-40 /OG/
50	120	M10 x 35	symbol typ	PDF J196720 AN-852-50 /OG/
60	120	M10 x 35	symbol typ	PDF J196724 AN-852-60 /OG/

uchwyt typ 4

Uchwyt z łącznikiem sztywnym do przykręcania drążka izolacyjnego poziomego. Zaczep mocowany jest do rury wsporczej masztu, natomiast do wystającego gwintu montowany jest drążek izolacyjny poziomy.

Uwaga! Składając zamówienie należy podać symbol.

Ø (mm)	śruby		stal ocynkowana ogniowo
16 - 18	M6 x 20	symbol typ	PDF J196548 AN-83S/OG/

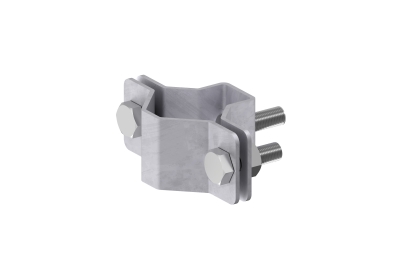

uchwyt typ 4a

Uchwyt stały umożliwia montaż drążka izolacyjnego do profila okrągłego (rury).

Uwaga! Składając zamówienie należy podać symbol.

Ø (mm)	L1 (mm)	śruby		stal ocynkowana ogniowo
40	102	M10 x 35	symbol typ	PDF J196728 AN-851-40 /OG/
50	120	M10 x 35	symbol typ	PDF J196732 AN-851-50 /OG/
60	120	M10 x 35	symbol typ	PDF J196736 AN-851-60 /OG/

uchwyt typ 6

Uchwyt mocowany jest do jednego z końców drążka izolacyjnego poziomego. Zaczep pozwala na prowadzenie oraz mocowanie przewodu odgromowego na końcach drążków izolacyjnych poziomych.

Uwaga! Składając zamówienie należy podać symbol.

wymiar przewodu (mm)		stal ocynkowana ogniowo	stal nierdzewna kwasoodporna V4A
Ø8 - Ø10	symbol typ	PDF J196556 AN-83U/OG/	PDF J286556 AN-83U/OH/

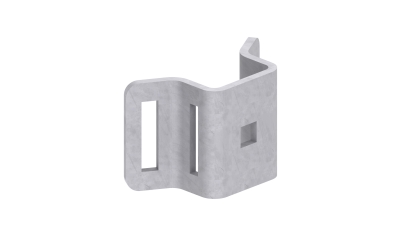

uchwyt na taśmę stalową

Uchwyt na taśmę stalową umożliwia montaż uchwytów do okrągłych powierzchni.

Uwaga! Składając zamówienie należy podać symbol.

OTWÓR (mm)		stal ocynkowana ogniowo
11	symbol typ	PDF J196660 AN-84P/OG/
7	symbol typ	PDF J196632 AN-84N/OG/
