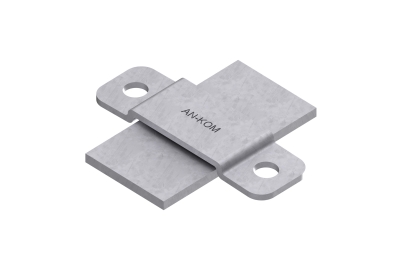

UCHWYTY

przykręcany

Do prowadzenia przewodów płaskich (bednarki) bez dystansu po ścianie lub fundamencie. Montaż uchwytu do podłoża za pomocą kołka rozporowego.

*B - maksymalna szerokość bednarki

Uwaga! Składając zamówienie należy podać symbol.
wymiar
przewodu
(mm)
L1 / L2
(mm)
L
(mm)
t1
(mm)
E
(mm)
G
(mm)
stal ocynkowana ogniowo miedź stal nierdzewna
B* do 30 54 / 34 13 2 4 6 symbol
typ
C192460
AN-59A/OG/ PDF
C372460
AN-59A/CU/ PDF
C282460
AN-59A/OH/ PDF
B* do 50 70 / 44 22 3 5 8 symbol
typ
C192468
AN-59D/OG/ PDF
C372468
AN-59D/CU/ PDF
C282468
AN-59D/OH/ PDF
przykręcany

Do prowadzenia przewodów płaskich (bednarki) bez dystansu po ścianie lub fundamencie. Montaż uchwytu do podłoża za pomocą kołka rozporowego.

*B - maksymalna szerokość bednarki
Uchwyt służy również do montażu przewodu okrągłego.

Uwaga! Składając zamówienie należy podać symbol.
wymiar
przewodu
(mm)
stal ocynkowana ogniowo
B* do 50
lub
Ø8
symbol
typ
C192472
AN-59E/OG/ PDF
przykręcany

Do prowadzenia przewodów płaskich (bednarki) bez dystansu po ścianie lub fundamencie. Montaż uchwytu do podłoża za pomocą kołka rozporowego.

*B - maksymalna szerokość bednarki

Uwaga! Składając zamówienie należy podać symbol.
wymiar
przewodu
(mm)
L1
(mm)
L2
(mm)
stal ocynkowana ogniowo miedź stal nierdzewna
B* do 30 66 20 symbol
typ
C192456
AN-59/OG/ PDF
C372456
AN-59/CU/ PDF
C282456
AN-59/OH/ PDF
B* do 50 92 25 symbol
typ
C192464
AN-59C/OG/ PDF
C372464
AN-59C/CU/ PDF
C282464
AN-59C/OH/ PDF
przykręcany

Uchwyt do montażu przewodu płaskiego (bednarki) przykręcany. Montaż do ściany lub fundamentu.

*B - maksymalna szerokość bednarki
Uchwyt służy również do montażu przewodu okrągłego.

Uwaga! Składając zamówienie należy podać symbol.
L
(mm)
wymiar
przewodu
(mm)
stal ocynkowana ogniowo stal nierdzewna
50 B* do 30
lub
Ø8
symbol
typ
C192140
AN-11T-50/OG/ PDF
C282140
AN-11T-50/OH/ PDF
100 B* do 30
lub
Ø8
symbol
typ
C192136
AN-11T-100/OG/ PDF
C282136
AN-11T-100/OH/ PDF
wkręcany

Uchwyt do montażu przewodu płaskiego (bednarki) z kołkiem rozporowym w komplecie. Montaż do ściany lub fundamentu.

*B - maksymalna szerokość bednarki

Uwaga! Składając zamówienie należy podać symbol.
L
(mm)
wymiar
przewodu
(mm)
L1
(mm)
L2
(mm)
stal ocynkowana ogniowo stal nierdzewna
80 B* do 30 66 20 symbol
typ
C192428
AN-58A/OG/ PDF
C282428
AN-58A/OH/ PDF
120 B* do 30 66 20 symbol
typ
C192432
AN-58B/OG/ PDF
C282432
AN-58B/OH/ PDF
160 B* do 30 66 20 symbol
typ
C192436
AN-58C/OG/ PDF
C282436
AN-58C/OH/ PDF
80 B* do 50 92 25 symbol
typ
C192444
AN-58E/OG/ PDF
C282444
AN-58E/OH/ PDF
120 B* do 50 92 25 symbol
typ
C192448
AN-58F/OG/ PDF
C282448
AN-58F/OH/ PDF
160 B* do 50 92 25 symbol
typ
C192452
AN-58G/OG/ PDF
C282452
AN-58G/OH/ PDF
nakręcany

Do prowadzenia przewodów płaskich (bednarki) po ścianie lub fundamencie. Uchwyt zakończony gwintem wewnętrznym M8.

*B - maksymalna szerokość bednarki

Uwaga! Składając zamówienie należy podać symbol.
wymiar
przewodu
(mm)
L1
(mm)
L2
(mm)
stal ocynkowana ogniowo stal nierdzewna
B* do 30 66 20 symbol
typ
C192424
AN-58/OG/ PDF
C282424
AN-58/OH/ PDF
B* do 50 92 25 symbol
typ
C192440
AN-58D/OG/ PDF
C282440
AN-58D/OH/ PDF
wkręcany

Uchwyt do montażu przewodu płaskiego (bednarki) z kołkiem rozporowym w komplecie. Montaż do ściany lub fundamentu.

*B - maksymalna szerokość bednarki
Uchwyt służy również do montażu przewodu okrągłego.

Uwaga! Składając zamówienie należy podać symbol.
L
(mm)
wymiar
przewodu
(mm)
stal ocynkowana ogniowo stal nierdzewna
80 B* do 30
lub
Ø8
symbol
typ
C192412
AN-57A/OG/ PDF
C282412
AN-57A/OH/ PDF
120 B* do 30
lub
Ø8
symbol
typ
C192416
AN-57B/OG/ PDF
C282416
AN-57B/OH/ PDF
160 B* do 30
lub
Ø8
symbol
typ
C192420
AN-57C/OG/ PDF
C282420
AN-57C/OH/ PDF
wkręcany

Uchwyt do montażu przewodu płaskiego (bednarki) z kołkiem rozporowym w komplecie. Montaż do ściany lub fundamentu.

*B - maksymalna szerokość bednarki
Uchwyt służy również do montażu przewodu okrągłego.

Uwaga! Składając zamówienie należy podać symbol.
L
(mm)
wymiar
przewodu
(mm)
stal ocynkowana ogniowo malowane stal nierdzewna
100 B* do 30
lub
Ø8
symbol
typ
C192320
AN-40B/OG/ PDF
C462320
AN-40B/LA/ PDF
C282320
AN-40B/OH/ PDF
120 B* do 30
lub
Ø8
symbol
typ
C192328
AN-40D/OG/ PDF
C462328
AN-40D/LA/ PDF
C282328
AN-40D/OH/ PDF
160 B* do 30
lub
Ø8
symbol
typ
C192336
AN-41A/OG/ PDF
C462336
AN-41A/LA/ PDF
C282336
AN-41A/OH/ PDF
180 B* do 30
lub
Ø8
symbol
typ
C192344
AN-42A/OG/ PDF
C462344
AN-42A/LA/ PDF
C282344
AN-42A/OH/ PDF
210 B* do 30
lub
Ø8
symbol
typ
C192352
AN-43A/OG/ PDF
C462352
AN-43A/LA/ PDF
C282352
AN-43A/OH/ PDF
250 B* do 30
lub
Ø8
symbol
typ
C192360
AN-44A/OG/ PDF
C462360
AN-44A/LA/ PDF
C282360
AN-44A/OH/ PDF
300 B* do 30
lub
Ø8
symbol
typ
C192368
AN-45A/OG/ PDF
C462368
AN-45A/LA/ PDF
C282368
AN-45A/OH/ PDF
nakręcany

Do prowadzenia przewodów płaskich (bednarki) po ścianie lub fundamencie. Uchwyt zakończony gwintem wewnętrznym M8.

*B - maksymalna szerokość bednarki
Uchwyt służy również do montażu przewodu okrągłego.

Uwaga! Składając zamówienie należy podać symbol.
wymiar
przewodu
(mm)
stal ocynkowana ogniowo stal nierdzewna
B* do 30
lub
Ø8
symbol
typ
C192408
AN-57/OG/ PDF
C282408
AN-57/OH/ PDF
wbijany

Do prowadzenia przewodów płaskich (bednarki) po ścianie lub fundamencie. Uchwyt przeznaczony do konstrukcji drewnianych. Montaż odbywa się poprzez wbijanie uchwytu do podłoża.

*B - maksymalna szerokość bednarki
Uchwyt służy również do montażu przewodu okrągłego.

Uwaga! Składając zamówienie należy podać symbol.
L
(mm)
wymiar
przewodu
(mm)
stal ocynkowana ogniowo malowane
120 B* do 30
lub
Ø8
symbol
typ
C192280
AN-32A/OG/ PDF
C462280
AN-32A/LA/ PDF
160 B* do 30
lub
Ø8
symbol
typ
C192288
AN-33A/OG/ PDF
C462288
AN-33A/LA/ PDF
210 B* do 30
lub
Ø8
symbol
typ
C192296
AN-35A/OG/ PDF
C462296
AN-35A/LA/ PDF
250 B* do 30
lub
Ø8
symbol
typ
C192304
AN-36A/OG/ PDF
C462304
AN-36A/LA/ PDF
