Uchwyt gąsiorowy sprężynowy pasuje do każdego kształtu gąsiora. Mocowanie uchwytu odbywa się poprzez zahaczenie jednego zaczepu pod spodem gąsiora oraz przez naciągnięcie sprężyny i zahaczenie drugiego zaczepu po drugiej stronie gąsiora.
Mocowanie przewodu wykonane ze stali nierdzewnej.
K (zakres zacisku) |
stal nierdzewna kwasoodporna V4A | |
---|---|---|
245 - 415 | symbol typ |
D283340 AN-153EM/OH/ PDF |
Uchwyt gąsiorowy sprężynowy pasuje do każdego kształtu gąsiora. Mocowanie uchwytu odbywa się poprzez zahaczenie jednego zaczepu pod spodem gąsiora oraz przez naciągnięcie sprężyny i zahaczenie drugiego zaczepu po drugiej stronie gąsiora.
Mocowanie przewodu wykonane ze stali nierdzewnej.
K (zakres zacisku) |
stal nierdzewna kwasoodporna V4A | |
---|---|---|
245 - 415 | NNowośćsymbol typ |
NNowość D283360 AN-153EMH/OH/ PDF |
Uchwyt gąsiorowy sprężynowy pasuje do każdego kształtu gąsiora. Mocowanie uchwytu odbywa się poprzez zahaczenie jednego zaczepu pod spodem gąsiora oraz przez naciągnięcie sprężyny i zahaczenie drugiego zaczepu po drugiej stronie gąsiora.
kolor słupka |
K (zakres zacisku) |
stal nierdzewna kwasoodporna V4A | |
---|---|---|---|
RAL 8004 |
245 - 415 | symbol typ |
D283344 AN-153BN/OH/ PDF |
RAL 9005 |
245 - 415 | symbol typ |
D283348 AN-153BN/OH/C PDF |
RAL 7047 |
245 - 415 | symbol typ |
D283352 AN-153BN/OH/S PDF |
Uchwyty gąsiorowe rozsuwane pasują do większości gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
Mocowanie przewodu wykonane ze stali nierdzewnej.
K (zakres zacisku) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|
245 - 415 | symbol typ |
D193336 AN-15EM/OG/-N PDF |
D373336 AN-15EM/CU/-N PDF |
D463336 AN-15EM/LA/-N PDF |
D283336 AN-15EM/OH/-N PDF |
Uchwyty gąsiorowe rozsuwane pasują do większości gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
Mocowanie przewodu wykonane ze stali nierdzewnej.
K (zakres zacisku) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|
245 - 415 | NNowośćsymbol typ |
NNowość D193356 AN-15EMH/OG/-N PDF |
NNowość D373356 AN-15EMH/CU/-N PDF |
NNowość D463356 AN-15EMH/LA/-N PDF |
NNowość D283356 AN-15EMH/OH/-N PDF |
Uchwyty gąsiorowe rozsuwane pasują do większości gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
K (zakres zacisku) |
Hd (mm) |
H (mm) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|---|---|---|---|
245 - 415 | 90 | 116 | wzór 4 | Ø8 | symbol typ |
D193244 AN-14E/OG/-N PDF |
D373244 AN-14E/CU/-N PDF |
D463244 AN-14E/LA/-N PDF |
D283244 AN-14E/OH/-N PDF |
245 - 415 | 70 | 96 | wzór 4 | Ø8 | symbol typ |
D193256 AN-15E/OG/-N PDF |
D373256 AN-15E/CU/-N PDF |
D463256 AN-15E/LA/-N PDF |
D283256 AN-15E/OH/-N PDF |
Uchwyty gąsiorowe rozsuwane pasują do większości gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
K (zakres zacisku) |
Hd (mm) |
H (mm) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | |
---|---|---|---|---|---|---|---|---|
245 - 415 | 90 | 124 | wzór 4 | Ø8 | symbol typ |
D193248 AN-14C/OG/-N PDF |
D373248 AN-14C/CU/-N PDF |
D463248 AN-14C/LA/-N PDF |
245 - 415 | 70 | 104 | wzór 4 | Ø8 | symbol typ |
D193252 AN-15C/OG/-N PDF |
D373252 AN-15C/CU/-N PDF |
D463252 AN-15C/LA/-N PDF |
Uchwyty gąsiorowe rozsuwane pasują do większości gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
kolor słupka |
K (zakres zacisku) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|---|---|---|
RAL 8004 |
245 - 415 | wzór 4 | Ø8 | symbol typ |
D193284 AN-15P/OG/-N PDF |
D373284 AN-15P/CU/-N PDF |
D463284 AN-15P/LA/-N PDF |
D283284 AN-15P/OH/-N PDF |
RAL 9005 |
245 - 415 | wzór 4 | Ø8 | symbol typ |
D193288 AN-15P/OG/C-N PDF |
D373288 AN-15P/CU/C-N PDF |
D463288 AN-15P/LA/C-N PDF |
D283288 AN-15P/OH/C-N PDF |
RAL 7047 |
245 - 415 | wzór 4 | Ø8 | symbol typ |
D193292 AN-15P/OG/S-N PDF |
D373292 AN-15P/CU/S-N PDF |
D463292 AN-15P/LA/S-N PDF |
D283292 AN-15P/OH/S-N PDF |
Uchwyty gąsiorowe rozsuwane pasują do większości gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
kolor słupka |
K (zakres zacisku) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|---|---|---|
RAL 8004 |
245 - 415 | wzór 4 | Ø8 | symbol typ |
D193260 AN-14P/OG/-N PDF |
D373260 AN-14P/CU/-N PDF |
D463260 AN-14P/LA/-N PDF |
D283260 AN-14P/OH/-N PDF |
RAL 9005 |
245 - 415 | wzór 4 | Ø8 | symbol typ |
D193264 AN-14P/OG/C-N PDF |
D373264 AN-14P/CU/C-N PDF |
D463264 AN-14P/LA/C-N PDF |
D283264 AN-14P/OH/C-N PDF |
RAL 7047 |
245 - 415 | wzór 4 | Ø8 | symbol typ |
D193268 AN-14P/OG/S-N PDF |
D373268 AN-14P/CU/S-N PDF |
D463268 AN-14P/LA/S-N PDF |
D283268 AN-14P/OH/S-N PDF |
Uchwyty gąsiorowe uniwersalne pasują do wybranych gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
K (zakres zacisku) |
Hd (mm) |
H (mm) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | |
---|---|---|---|---|---|---|---|---|
297 - 307 | 90 | 125 | wzór 1 | Ø8 | symbol typ |
D193004 AN-14/OG/ PDF |
D373004 AN-14/CU/ PDF |
D463004 AN-14/LA/ PDF |
297 - 307 | 65 | 98 | wzór 1 | Ø8 | symbol typ |
D193016 AN-15/OG/ PDF |
D373016 AN-15/CU/ PDF |
D463016 AN-15/LA/ PDF |

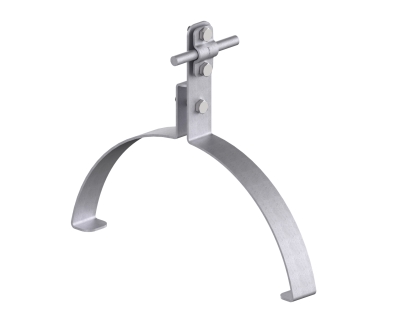

Uchwyty gąsiorowe uniwersalne pasują do wybranych gąsiorów cylindrycznych. Dobór odpowiedniego uchwytu odbywa się poprzez sprawdzenie zakresu K.
K zakres zacisku (mm) |
Hd (mm) |
H (mm) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|---|---|---|---|
297 - 307 | 90 | 116 | wzór 1 | Ø8 | symbol typ |
D193028 AN-14G/OG/ PDF |
D373028 AN-14G/CU/ PDF |
D463028 AN-14G/LA/ PDF |
D283028 AN-14G/OH/ PDF |
297 - 307 | 70 | 96 | wzór 1 | Ø8 | symbol typ |
D193048 AN-15G/OG/ PDF |
D373048 AN-15G/CU/ PDF |
D463048 AN-15G/LA/ PDF |
D283048 AN-15G/OH/ PDF |
Uchwyty gąsiorowe profilowane dedykowane są do konkretnych gąsiorów. Dobór uchwytu odbywa się na podstawie nazwy producenta i gąsiora. W przypadku uchwytu na blachodachówkę dobór uchwytu odbywa się na podstawie zawartych wymiarów w karcie produktu.
PRODUCENT nazwa gąsiora |
H (mm) |
Hd (mm) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|---|---|---|---|
ROBEN | 96 | 70 | wzór 8 | Ø8 | symbol typ |
D193296 AN-15H/OG/-N PDF |
D373296 AN-15H/CU/-N PDF |
D463296 AN-15H/LA/-N PDF |
D283296 AN-15H/OH/-N PDF |
CREATON PR, PT |
96 | 70 | wzór 17 | Ø8 | symbol typ |
D193300 AN-151M/OG/-N PDF |
D373300 AN-151M/CU/-N PDF |
D463300 AN-151M/LA/-N PDF |
D283156 AN-151M/OH/ PDF |
KORAMIC Gąsior nr 14 |
96 | 70 | wzór 26 | Ø8 | symbol typ |
D193312 AN-151Z/OG/-N PDF |
D373312 AN-151Z/CU/-N PDF |
D463312 AN-151Z/LA/-N PDF |
D283192 AN-151Z/OH/ PDF |
CREATON Domino (PD) |
96 | 70 | wzór 15 | Ø8 | symbol typ |
D193308 AN-151K/OG/-N PDF |
D373308 AN-151K/CU/-N PDF |
D463308 AN-151K/LA/-N PDF |
D283148 AN-151K/OH/ PDF |
MONIER/ BRAAS/ RUPP CERAMIKA Sattel |
96 | 70 | wzór 11 | Ø8 | symbol typ |
D193316 AN-15M/OG/-N PDF |
D373316 AN-15M/CU/-N PDF |
D463316 AN-15M/LA/-N PDF |
D283132 AN-15M/OH/ PDF |
MEYER-HOLSEN Piano |
96 | 70 | wzór 20 | Ø8 | symbol typ |
D193304 AN-151P/OG/-N PDF |
D373304 AN-151P/CU/-N PDF |
D463304 AN-151P/LA/-N PDF |
D283168 AN-151P/OH/ PDF |
TONDACH Gąsior nr. 2 |
96 | 70 | wzór 16 | Ø8 | symbol typ |
D193320 AN-151L/OG/-N PDF |
D373320 AN-151L/CU/-N PDF |
D463320 AN-151L/LA/-N PDF |
D283152 AN-151L/OH/ PDF |
ROBEN Bergamo |
96 | 70 | wzór 38 | Ø8 | symbol typ |
D193324 AN-152N/OG/-N PDF |
D373324 AN-152N/CU/-N PDF |
D463324 AN-152N/LA/-N PDF |
D283240 AN-152N/OH/ PDF |
MONIER/ BRAAS/ RUPP CERAMIKA Tegalit, Teviva (betonowy) |
96 | 70 | wzór 18 | Ø8 | symbol typ |
D193160 AN-151N/OG/ PDF |
D373160 AN-151N/CU/ PDF |
D463160 AN-151N/LA/ PDF |
D283160 AN-151N/OH/ PDF |
KORAMIC Actua |
96 | 70 | wzór 19 | Ø8 | symbol typ |
D193164 AN-151O/OG/ PDF |
D373164 AN-151O/CU/ PDF |
D463164 AN-151O/LA/ PDF |
D283164 AN-151O/OH/ PDF |

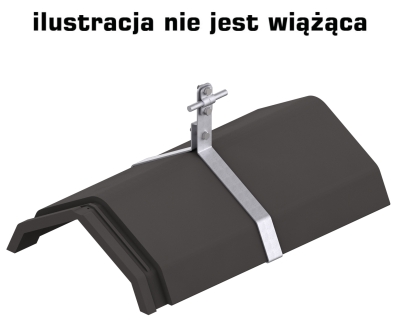

Uchwyty gąsiorowe profilowane dedykowane są do konkretnych gąsiorów. Dobór uchwytu odbywa się na podstawie nazwy producenta i gąsiora. W przypadku uchwytu na blachodachówkę dobór uchwytu odbywa się na podstawie zawartych wymiarów w karcie produktu.
PRODUCENT nazwa gąsiora |
H (mm) |
Hd (mm) |
wzór |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | miedź | malowane | stal nierdzewna kwasoodporna V4A | |
---|---|---|---|---|---|---|---|---|---|
ERLUS nr 18 |
96 | 70 | wzór 12 | Ø8 | symbol typ |
D193136 AN-15S/OG/ PDF |
D373136 AN-15S/CU/ PDF |
D463136 AN-15S/LA/ PDF |
D283136 AN-15S/OH/ PDF |
MONIER/ BRAAS/ RUPP CERAMIKA Turmalin |
96 | 70 | wzór 21 | Ø8 | symbol typ |
D193172 AN-151R/OG/ PDF |
D373172 AN-151R/CU/ PDF |
D463172 AN-151R/LA/ PDF |
D283172 AN-151R/OH/ PDF |
KORAMIC Gąsior nr 11 |
96 | 70 | wzór 23 | Ø8 | symbol typ |
D193180 AN-151T/OG/ PDF |
D373180 AN-151T/CU/ PDF |
D463180 AN-151T/LA/ PDF |
D283180 AN-151T/OH/ PDF |
CREATON Kapstadt |
96 | 70 | wzór 25 | Ø8 | symbol typ |
D193188 AN-151W/OG/ PDF |
D373188 AN-151W/CU/ PDF |
D463188 AN-151W/LA/ PDF |
D283188 AN-151W/OH/ PDF |
ERLUS Gąsior nr 14, 17 |
96 | 70 | wzór 27 | Ø8 | symbol typ |
D193196 AN-152A/OG/ PDF |
D373196 AN-152A/CU/ PDF |
D463196 AN-152A/LA/ PDF |
D283196 AN-152A/OH/ PDF |
CREATON PH |
96 | 70 | wzór 34 | Ø8 | symbol typ |
D193224 AN-152H/OG/ PDF |
D373224 AN-152H/CU/ PDF |
D463224 AN-152H/LA/ PDF |
D283224 AN-152H/OH/ PDF |
KORAMIC Gąsior nr 2 |
96 | 70 | wzór 35 | Ø8 | symbol typ |
D193228 AN-152K/OG/ PDF |
D373228 AN-152K/CU/ PDF |
D463228 AN-152K/LA/ PDF |
D283228 AN-152K/OH/ PDF |
CREATON Simpla | 96 | 70 | wzór 37 | Ø8 | symbol typ |
D193232 AN-152M/OG/ PDF |
D373232 AN-152M/CU/ PDF |
D463232 AN-152M/LA/ PDF |
D283232 AN-152M/OH/ PDF |
NA BLACHODACHÓWKĘ (wzór uchwytu w karcie produktu) |
96 | 70 | wzór 13 | Ø8 | symbol typ |
D193140 AN-151F/OG/ PDF |
D373140 AN-151F/CU/ PDF |
D463140 AN-151F/LA/ PDF |
D283140 AN-151F/OH/ PDF |
NA BLACHODACHÓWKĘ (wzór uchwytu w karcie produktu) |
96 | 70 | wzór 14 | Ø8 | symbol typ |
D193144 AN-151H/OG/ PDF |
D373144 AN-151H/CU/ PDF |
D463144 AN-151H/LA/ PDF |
D283144 AN-151H/OH/ PDF |
NA BLACHODACHÓWKĘ (wzór uchwytu w karcie produktu) |
96 | 70 | wzór 22 | Ø8 | symbol typ |
D193176 AN-151S/OG/ PDF |
D373176 AN-151S/CU/ PDF |
D463176 AN-151S/LA/ PDF |
D283176 AN-151S/OH/ PDF |
NA BLACHODACHÓWKĘ (wzór uchwytu w karcie produktu) |
96 | 70 | wzór 24 | Ø8 | symbol typ |
D193184 AN-151U/OG/ PDF |
D373184 AN-151U/CU/ PDF |
D463184 AN-151U/LA/ PDF |
D283184 AN-151U/OH/ PDF |
NA BLACHODACHÓWKĘ (wzór uchwytu w karcie produktu) |
96 | 70 | wzór 28 | Ø8 | symbol typ |
D193200 AN-152B/OG/ PDF |
D373200 AN-152B/CU/ PDF |
D463200 AN-152B/LA/ PDF |
D283200 AN-152B/OH/ PDF |
NA BLACHODACHÓWKĘ (wzór uchwytu w karcie produktu) |
96 | 70 | wzór 29 | Ø8 | symbol typ |
D193204 AN-152C/OG/ PDF |
D373204 AN-152C/CU/ PDF |
D463204 AN-152C/LA/ PDF |
D283204 AN-152C/OH/ PDF |
NA BLACHODACHÓWKĘ (wzór uchwytu w karcie produktu) |
96 | 70 | wzór 31 | Ø8 | symbol typ |
D193212 AN-152E/OG/ PDF |
D373212 AN-152E/CU/ PDF |
D463212 AN-152E/LA/ PDF |
D283212 AN-152E/OH/ PDF |
