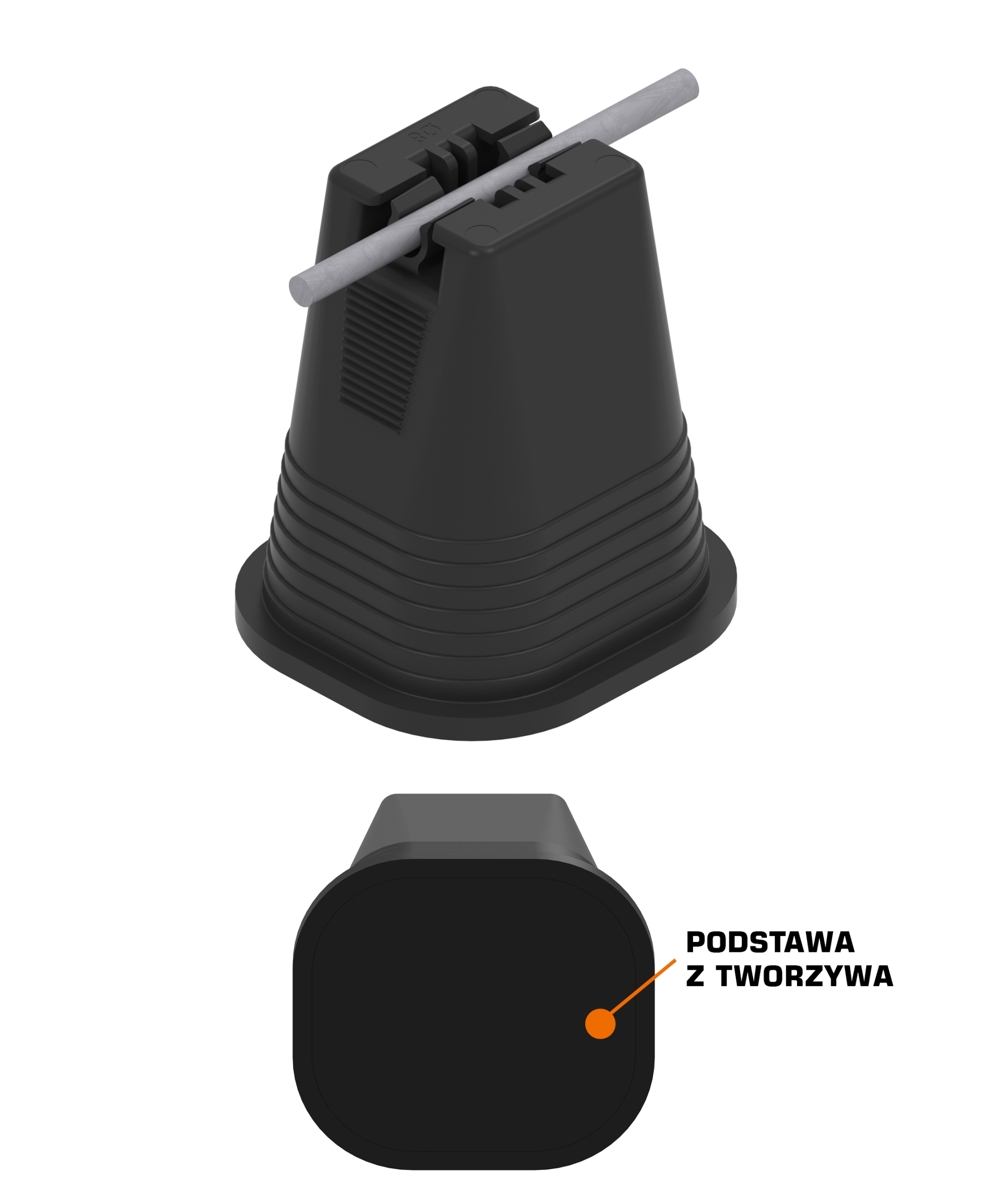

Wspornik betonowy w tworzywie z podstawą z tworzywa służy do budowy siatki zwodów na dachach płaskich. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Podstawa wspornika wykonana jest z tworzywa ABS umożliwiającego klejenie wspornika do pokrycia dachowego. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy kryte membraną lub papą
MONTAŻ:
- klejenie do pokrycia dachowego typu papa - masą klejącą np. N828540
- klejenie do pokrycia dachowego typu membrana - klejem zalecanym przez producenta membran lub po uzgodnieniu z producentem pokrycia dachowego, klejem do membran PVC o symbolu N828576
PODSTAWA: z tworzywa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
wymiar przewodu (mm) |
waga (kg) |
tworzywo/beton | |
|---|---|---|---|
| Ø8 | ~ 1 | symbol typ |
B931516 AN-11K  PDF
|
Wspornik betonowy w tworzywie z podstawą betonową służy do budowy siatki zwodów na dachach płaskich. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy kryte papą
MONTAŻ:
- klejenie do pokrycia dachowego - masą klejącą np. N828540
PODSTAWA: betonowa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
wymiar przewodu (mm) |
waga | tworzywo/beton | |
|---|---|---|---|
| Ø8 | ~ 1 | symbol typ |
B931504 AN-11D PDF
|
Wspornik betonowy w tworzywie z podstawą z tworzywa służy do budowy siatki zwodów na dachach płaskich. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Podstawa wspornika wykonana jest z tworzywa ABS umożliwiającego klejenie wspornika do pokrycia dachowego. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy kryte membraną lub papą
MONTAŻ:
- klejenie do pokrycia dachowego typu papa - masą klejącą np. N828540
- klejenie do pokrycia dachowego typu membrana - klejem zalecanym przez producenta membran lub po uzgodnieniu z producentem pokrycia dachowego, klejem do membran PVC o symbolu N828576
PODSTAWA: z tworzywa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
wymiar przewodu (mm) |
waga (kg) |
tworzywo/beton | |
|---|---|---|---|
| Ø8 | ~ 1,55 | symbol typ |
B931588 AN-11KW PDF
|
Wspornik betonowy w tworzywie z podstawą z tworzywa prostokątną służy do budowy siatki zwodów na dachach płaskich. Wykonany z polietylenu - PE (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Podstawa wspornika wykonana jest z tworzywa ABS umożliwiającego klejenie wspornika do pokrycia dachowego. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy płaskie kryte membraną lub papą
MONTAŻ:
- klejenie do pokrycia dachowego typu papa - masą klejącą np. N828540
- klejenie do pokrycia dachowego typu membrana - klejem zalecanym przez producenta membran lub po uzgodnieniu z producentem pokrycia dachowego klejem do membran PVC o symbolu N828576
PODSTAWA: z tworzywa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
wymiar przewodu (mm) |
waga (kg) |
tworzywo/beton | |
|---|---|---|---|
| Ø8 | ~ 1 | symbol typ |
B931532 AN-11S PDF
|
Wspornik betonowy w tworzywie z podstawą z tworzywa służy do budowy siatki zwodów na dachach płaskich. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Podstawa wspornika wykonana jest z tworzywa ABS umożliwiającego klejenie wspornika do pokrycia dachowego. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy kryte membraną lub papą
MONTAŻ:
- klejenie do pokrycia dachowego typu papa - masą klejącą np. N828540
- klejenie do pokrycia dachowego typu membrana - klejem zalecanym przez producenta membran lub po uzgodnieniu z producentem pokrycia dachowego klejem do membran PVC o symbolu N828576
PODSTAWA: z tworzywa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
H (mm) |
Hd (mm) |
wymiar przewodu (mm) |
waga (kg) |
tworzywo/beton | |
|---|---|---|---|---|---|
| 250 | 220 | Ø8 | ~ 1 | symbol typ |
B931524 AN-11M PDF
|
| 175 | 150 | Ø8 | ~ 1 | symbol typ |
B931548 AN-12M PDF
|
Wspornik betonowy w tworzywie z podstawą z tworzywa służy do budowy siatki zwodów na dachach płaskich. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Podstawa wspornika wykonana jest z tworzywa ABS umożliwiającego klejenie wspornika do pokrycia dachowego. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy kryte membraną lub papą
MONTAŻ:
- klejenie do pokrycia dachowego typu papa - masą klejącą np. N828540
- klejenie do pokrycia dachowego typu membrana - klejem zalecanym przez producenta membran lub po uzgodnieniu z producentem pokrycia dachowego klejem do membran PVC o symbolu N828576
PODSTAWA: z tworzywa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
H (mm) |
Hd (mm) |
wymiar przewodu (mm) |
waga (kg) |
tworzywo/beton | |
|---|---|---|---|---|---|
| 250 | 220 | Ø8 | ~ 1 | symbol typ |
B931528 AN-11N PDF
|
| 175 | 150 | Ø8 | ~ 1 | symbol typ |
B931552 AN-12N PDF
|
Wspornik betonowy w tworzywie z podstawą obrotową służy do budowy siatki zwodów na dachach płaskich. Po zamocowaniu podstawki i wsunięciu w nią wspornika możliwe jest obracanie uchwytem w dowolnym kierunku. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy płaskie kryte membraną, papą oraz blachą
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
wymiar przewodu (mm) |
waga (kg) |
tworzywo/beton | |
|---|---|---|---|
| Ø8 | ~ 1 | symbol typ |
B931508 AN-11F PDF
|
Wspornik betonowy w tworzywie z podstawą z tworzywa służy do budowy siatki zwodów na dachach płaskich. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Podstawa wspornika wykonana jest z tworzywa ABS umożliwiającego klejenie wspornika do pokrycia dachowego. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy kryte membraną lub papą
MONTAŻ:
- klejenie do pokrycia dachowego typu papa - masą klejącą np. N828540
- klejenie do pokrycia dachowego typu membrana - klejem zalecanym przez producenta membran lub po uzgodnieniu z producentem pokrycia dachowego klejem do membran PVC o symbolu N828576
PODSTAWA: z tworzywa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
wymiar przewodu (mm) |
waga (kg) |
tworzywo/beton | |
|---|---|---|---|
| Ø8 | ~ 1 | symbol typ |
B931520 AN-11L PDF
|
PRZEZNACZENIE: dachy płaskie kryte membraną, papą
MONTAŻ:
- klejenie do pokrycia dachowego - masą klejącą np. N828540
PODSTAWA: betonowa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
wymiar przewodu (mm) |
waga (kg) |
beton/stal | |
|---|---|---|---|
| Ø8 | ~ 1 | symbol typ |
B951512 AN-11H PDF
|
Adapter do przewodu okrągłego w połączeniu z wspornikiem betonowym z oferty
AN-KOM służy do prowadzenia przewodu okrągłęgo Ø10.
|
wymiar przewodu (mm) |
do uchwytów | tworzywo | |
|---|---|---|---|
| Ø10 |
B931504 B931516 B931588 |
symbol typ |
B641540 AN-12A PDF
|
!!! UWAGA !!!
Wspornik wykonany z tworzywa PP (polipropylen), które nie nadaje się do klejenia.
Podstawa z tworzywa służy do mocowania wsporników betonowych w tworzywie wymienionych w tabeli "do uchwytów". Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV.
MONTAŻ PODSTAWY:
PAPA, MEMBRANA
- zgrzewanie paskiem
(100mm x 300mm)
z materiału pokrycia
|
do uchwytów |
tworzywo | |
|---|---|---|
|
B931504, B931516 B931588, B931524 B931528, B931548 B931552, B931520 |
symbol typ |
B641536 AN-11Z PDF
|
!!! UWAGA !!!
Wspornik wykonany z tworzywa PP (polipropylen), które nie nadaje się do klejenia.
Montaż tylko na płaskich dachach o kącie nachylenia do 10o
Wspornik z tworzywa z podstawą kwadratową do prowadzenia przewodu okrągłego na dachach płaskich.
PRZEZNACZENIE: dachy płaskie kryte membraną, papą.
 |
MONTAŻ PODSTAWY: PAPA, MEMBRANA - zgrzewanie paskiem (100mm x 200mm) z materiału pokrycia |
|
wymiar przewodu (mm) |
tworzywo | |
|---|---|---|
| Ø8 | symbol typ |
B641596 AN-12P-N PDF
|
Przejściówka do montażu koryt kablowych. W połączeniu z uchwytem betonowym np. B931516, B931504 lub B931588 tworzy gotowy produkt do montażu koryt kablowych na płaskich dachach obiektów przemysłowych.
| dedykowany do uchwytów | stal ocynkowana ogniowo | |
|---|---|---|
|
B931516, B931504 B931508, B931588 |
symbol typ |
B191592 AN-12LL/OG/-N PDF
|
Wspornik betonowy w tworzywie z podstawą z tworzywa służy do montażu koryt kablowych na dachach płaskich. Wykonany z polipropylenu - PP (odpornego na mróz) z dodatkami chroniącymi przed promieniowaniem UV. Podstawa wspornika wykonana jest z tworzywa ABS umożliwiającego klejenie wspornika do pokrycia dachowego. Wypełnienie wspornika stanowi zaprawa cementowa mrozoodporna.
PRZEZNACZENIE: dachy kryte membraną lub papą
MONTAŻ:
- klejenie do pokrycia dachowego typu papa - masą klejącą np. N828540
- klejenie do pokrycia dachowego typu membrana - klejem zalecanym przez producenta membran lub po uzgodnieniu z producentem pokrycia dachowego klejem do membran PVC o symbolu N828576
PODSTAWA: z tworzywa
UWAGA !
Nie należy stosować na pokryciach blaszanych: aluminiowych, miedzianych oraz stalowych z powłoką alucynkową, cynkowo-tytanowych, cynkową.
|
waga (kg) |
tworzywo/beton | |
|---|---|---|
| ~ 1 | symbol typ |
B931592 AN-12L-N PDF
|
