OSPRZĘT SIECIOWY NN

na żerdź ŻN pojedynczy

Uchwyt kabla pojedynczy do budowy linii kablowych. Umożliwiają prowadzenie kabla wzdłuż ŻN.

Uwaga! Składając zamówienie należy podać symbol.
L max/min
(mm)
Ø
zakres mocowania
(mm)
stal ocynkowana ogniowo
180 / 100 25 - 45 symbol
typ
P199132
AN-125A/OG/ PDF
230 / 150 25 - 45 symbol
typ
P199136
AN-125B/OG/ PDF
310 / 230 25 - 45 symbol
typ
P199140
AN-125C/OG/ PDF
180 / 100 45 - 70 symbol
typ
P199144
AN-126A/OG/ PDF
230 / 150 45 - 70 symbol
typ
P199148
AN-126B/OG/ PDF
310 / 230 45 - 70 symbol
typ
P199152
AN-126C/OG/ PDF
na żerdź ŻN podwójny

Uchwyt kabla podwójny do budowy linii kablowych. Umożliwiają prowadzenie kabla wzdłuż ŻN.

Uwaga! Składając zamówienie należy podać symbol.
L max/min
(mm)
Ø
zakres mocowania
(mm)
stal ocynkowana ogniowo
180 / 100 25 - 45 symbol
typ
P199156
AN-129A/OG/ PDF
230 / 150 25 - 45 symbol
typ
P199160
AN-129B/OG/ PDF
310 / 230 25 - 45 symbol
typ
P199164
AN-129C/OG/ PDF
180 / 100 45 - 70 symbol
typ
P199168
AN-130A/OG/ PDF
230 / 150 45 - 70 symbol
typ
P199172
AN-130B/OG/ PDF
310 / 230 45 - 70 symbol
typ
P199176
AN-130C/OG/ PDF
na żerdź ŻN potrójny

Uchwyt kabla potrójny do budowy linii kablowych. Umożliwiają prowadzenie kabla wzdłuż ŻN.

Uwaga! Składając zamówienie należy podać symbol.
L max/min
(mm)
Ø
zakres mocowania
(mm)
stal ocynkowana ogniowo
180 / 100 25 - 45 symbol
typ
P199180
AN-133A/OG/ PDF
230 / 150 25 - 45 symbol
typ
P199184
AN-133B/OG/ PDF
310 / 230 25 - 45 symbol
typ
P199188
AN-133C/OG/ PDF
180 / 100 45 - 70 symbol
typ
P199192
AN-134A/OG/ PDF
230 / 150 45 - 70 symbol
typ
P199196
AN-134B/OG/ PDF
310 / 230 45 - 70 symbol
typ
P199200
AN-134C/OG/ PDF
obejma kablowa

Obejmy kablowe przykręcane do płaskich powierzchni.

Uwaga! Składając zamówienie należy podać symbol.
Ø
zakres mocowania
(mm)
L1
(mm)
L2
(mm)
L3
(mm)
tworzywo
25 - 45 90 60 64 symbol
typ
P649368
AN-UKB PDF
45 - 70 127 98 60 symbol
typ
P649372
AN-UKC PDF
na żerdź ŻN pojedynczy

Uchwyt kabla pojedynczy do budowy linii kablowych. Umożliwiają prowadzenie kabla wzdłuż ŻN.

Uwaga! Składając zamówienie należy podać symbol.
L max/min
(mm)
Ø
zakres mocowania
(mm)
stal ocynkowana ogniowo
180 / 100 25 symbol
typ
P199216
AN-139A/OG/ PDF
180 / 100 50 symbol
typ
P199220
AN-139B/OG/ PDF

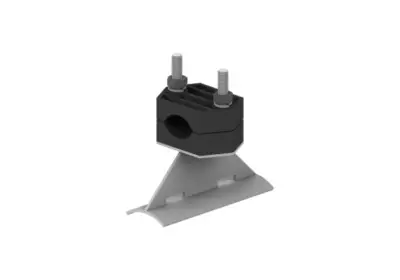

na żerdź EPV pojedynczy

Uchwyt kabla w tworzywie pojedynczy do budowy linii kablowych. Umożliwiają zamontowanie kabla na żerdzi EPV.

Uwaga! Składając zamówienie należy podać symbol.
Ø
zakres mocowania
(mm)
stal ocynkowana ogniowo
25 - 45 symbol
typ
P199108
AN-121B/OG/ PDF
45 - 70 symbol
typ
P199112
AN-121C/OG/ PDF
na żerdź EPV podwójny

Uchwyt kabla w tworzywie podwójny do budowy linii kablowych. Umożliwiają zamontowanie kabla na żerdzi EPV.

Uwaga! Składając zamówienie należy podać symbol.
Ø
zakres mocowania
(mm)
stal ocynkowana ogniowo
25 - 45 symbol
typ
P199116
AN-122B/OG/ PDF
45 - 70 symbol
typ
P199120
AN-122C/OG/ PDF
na żerdź EPV potrójny

Uchwyt kabla w tworzywie potrójny do budowy linii kablowych. Umożliwiają zamontowanie kabla na żerdzi EPV.

Uwaga! Składając zamówienie należy podać symbol.
Ø
zakres mocowania
(mm)
stal ocynkowana ogniowo
25 - 45 symbol
typ
P199124
AN-123B/OG/ PDF
45 - 70 symbol
typ
P199128
AN-123C/OG/ PDF
na płaskie podłoża potrójny

Uchwyt kabla w tworzywie potrójny do budowy linii kablowych. Umożliwiają zamontowanie kabla na płaskich podłożach.

Uwaga! Składając zamówienie należy podać symbol.
Ø
zakres mocowania
(mm)
L
(mm)
stal ocynkowana ogniowo
25 - 45 350 symbol
typ
P199204
AN-136B/OG/ PDF
45 - 70 450 symbol
typ
P199208
AN-136C/OG/ PDF
