Branżowe normy i nasza wieloletnia praktyka w doradztwie technicznym pokazują, że elementy systemu piorunochronnego muszą zostać ze sobą połączone trwałymi i odpornymi na uszkodzenia złączami odgromowymi. A to oznacza, że wysoka jakość złączy odgromowych jest decydująca w zakresie prawidłowego działania zwodów i przewodów odporowadzających.
Spis treści
1. Piorunochron i złącza – kwestia bezpieczeństwa
2. Jak prawidłowo dobrać złącza odgromowe – sprawdź rodzaje i zastosowanie
3. Materiały złączy odgromowych – podpowiadamy, którą wersję wybrać
4. Dlaczego nasze złącza testujemy na zgodność z normą PN-EN 62561-1?
5. Jakie są najczęstsze błędy podczas montażu złączy odgromowych?
6. Dlaczego doświadczeni wykonawcy wybierają złącza odgromowe marki AN-KOM?
7. Podsumowanie – klucz do niezawodnej instalacji odgromowej
8. [FAQ] AN-KOM odpowiada na pytania klientów dotyczące złączy odgromowych
Piorunochron i złącza – kwestia bezpieczeństwa
Dobrze zaprojektowana i wykonana instalacja odgromowa ma jeden cel: bezpiecznie odprowadzić prąd piorunowy do uziomu, ograniczając ryzyko uszkodzeń budynku, urządzeń i zagrożenia dla ludzi. Duża w tym zasługa nie tylko przewodów, ale i złączy odgromowych. W praktyce wspomniane złącza to niewielkie, lecz bardzo istotne elementy instalacji odgromowej, które zapewniają ciągłość prądową, czyli przewodzą prąd piorunowy od miejsca uderzenia pioruna, aż do uziomu. Dostępny w naszej ofercie szeroki asortyment złączy odgromowych, umożliwi Ci wykonanie połączeń pomiędzy przewodami okrągłymi i przewodami płaskimi, gwarantując trwałość i bezpieczeństwo użytkowania instalacji odgromowej.
Zawsze kiedy wybierasz złącza odgromowe, zwróć szczególną uwagę na jakość materiałów, z których zostały wykonane oraz zgodność z obowiązującymi normami. Jeśli pojawią się wątpliwości, pytaj i weryfikuj otrzymane informacje lub zwyczajnie poproś doradcę o potwierdzenie, czy dany element posiada stosowny certyfikat jakości.
Czy wiesz, dlaczego tak ważna jest jakość złączy odgromowych?
Na każdym etapie wykonania systemu odgromowego pamiętaj o ryzyku związanym z niekontrolowanym przepływem prądu piorunowego stanowiącym zagrożenie dla instalacji i urządzeń w budynku, a także dla zdrowia i życia ludzi w razie pożaru. Naszym zdaniem nieodpowiedni dobór i montaż złączy odgromowych, jak również brak systematycznych przeglądów technicznych elementów instalacji piorunochronnej, zwiększa ryzyko związane z przerwaniem ciągłości przewodzenia prądu piorunowego o bardzo wysokim natężeniu. Jeżeli dojdzie do przerwania ciągłości instalacji, nie będzie ona spełniała swojej funkcji zabezpieczającej, co może oznaczać bardzo poważne konsekwencje dla ludzi, mienia oraz dla Ciebie jako wykonawcy.
Jak prawidłowo dobrać złącza odgromowe – sprawdź rodzaje i zastosowanie
W praktyce wykonawczej miałeś już do czynienia z różnymi złączami, dlatego w ramach przypomnienia wyróżnimy te stosowane najczęściej, występujące w różnych wariantach i pasujące do większości typów instalacji oraz rodzaju łączonych przewodów. W ofercie AN-KOM znajdziesz m.in. takie złącza jak:

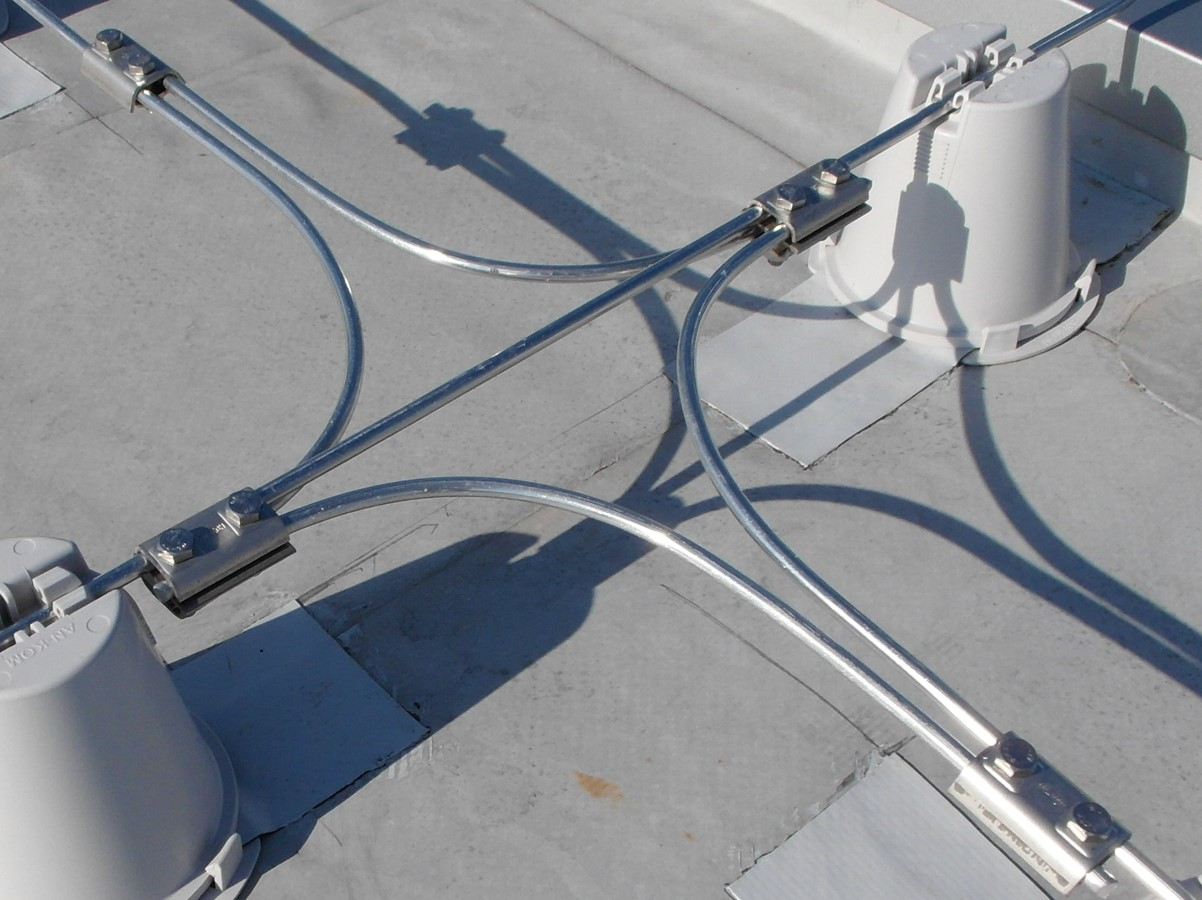

- złącza przelotowe – niezbędne do łączenia przewodów odgromowych okrągłych w układzie równoległym, jak również w układzie krzyżowym i układzie T; dostępne w wersji 1-, 2- i 4-śrubowej;
- złącza krzyżowe – pomocne w łączeniu przewodów odgromowych okrągłych i płaskich w układzie równoległym, a także krzyżowym i układzie T, pod różnymi kątami; dostępne w wersji 2- i 3-płytkowej;

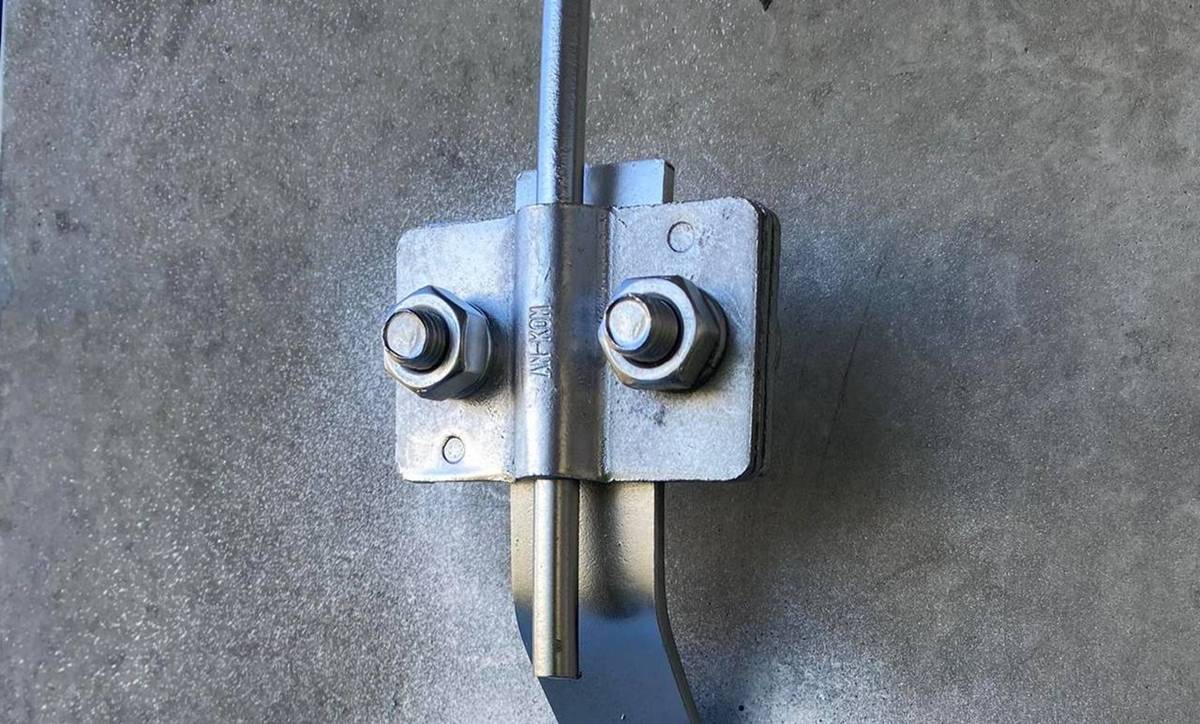

- złącza kontrolne – przeznaczone do pomiarów rezystancji uziemienia i kontroli stanu technicznego instalacji odgromowej, a dzięki swojej uniwersalności umożliwiają połączenie przewodu okrągłego z przewodem płaskim.
Polecamy złącza przelotowe, krzyżowe i kontrolne dostępne w naszej ofercie, ponieważ produkty te cechują się prostym montażem ułatwiającym łączenie zwodów i przewodów odprowadzających, a tym samym krótszym czasem wykonania instalacji.
Materiały złączy odgromowych – podpowiadamy, którą wersję wybrać
Złącza odgromowe dostępne w AN-KOM produkujemy z materiałów spełniających najwyższe wymogi jakościowe. W naszej ofercie znajdują się:
- złącza odgromowe ze stali ocynkowanej ogniowo – stal ocynkowana ogniowo to najczęściej wybierany materiał ze względu na bardzo korzystny stosunek ceny do jakości oraz wysoką wytrzymałość mechaniczną i odporność na działanie czynników środowiskowych; pamiętaj, że ten materiał wymaga systematycznej konserwacji;
- złącza odgromowe miedziane – miedź zapewnia doskonałą przewodność elektryczną i cechuje się wysoką żywotnością; złącza miedziane są najlepszym rozwiązaniem w miejscach, gdzie wymagana jest najwyższa trwałość i odporność na agresywne środowisko;
- złącza odgromowe ze stali nierdzewnej kwasoodpornej – stal nierdzewna kwasoodporna idealnie sprawdzi się w przypadku środowiska silnie korozyjnego;
- złącza odgromowe z aluminium stopowego – aluminium stopowe to bardzo lekki i podatny na kształtowanie materiał, który stanowi doskonałą alternatywę dla stali ocynkowanej ogniowo.
Dlaczego nasze złącza testujemy na zgodność z normą PN-EN 62561-1?
Jako doświadczony producent doskonale wiemy, że złącza przelotowe, krzyżowe i kontrolne powinny być tak skonstruowane, aby po zainstalowaniu gwarantowały pewne i trwałe połączenie. Wszystkie złącza powinny też charakteryzować się wysoką odpornością na oddziaływanie prądu pioruna. Tę odporność wyznacza każdy producent w karcie produktu, np. klasa N = 50 kA lub H = 100 kA. Klasę prądową określamy wyłącznie na podstawie badań prądowych przeprowadzonych przez akredytowane ośrodki zewnętrzne.
Zalecamy, abyś w połączeniach zwodów używał złączy klasy H, które wyróżniają się wysoką odpornością na działanie prądu udarowego o wartości 100 kA. Natomiast połączenia przewodów odprowadzających możesz wykonać z użyciem elementów o odporności klasy N, ponieważ posiadają standardową odporność na działanie prądu udarowego o wartości 50 kA.
Co ważne, złącza dostępne w ofercie AN-KOM poddaliśmy zewnętrznym testom prądowym w klasie H i N – wszystkie uzyskały wynik pozytywny. Potwierdzamy ten fakt na stronie www.an-kom.pl, gdzie przedstawiamy certyfikaty z wykonanych badań. Informacje o klasie odporności prądowej interesującego Cię złącza znajdziesz również w karcie katalogowej produktu.
Jakie są najczęstsze błędy podczas montażu złączy odgromowych?
W naszej praktyce spotykamy się z tym, że przyczyną popełnianych błędów nie są braki elementów, lecz nieprawidłowe wykonanie połączeń. Poniżej przedstawiamy wykonawcze potknięcia, które najczęściej prowadzą do utraty ciągłości połączenia prądowego w instalacjach odgromowych.
Niedostateczny docisk i utrata styku
Zbyt słabo dokręcone śruby ograniczają powierzchnię styku i zwiększają opór połączenia prądowego. W dłuższej perspektywie, pod wpływem drgań i wahań temperatury, może dojść do poluzowania i utraty ciągłości. Dlatego zadbaj o prawidłowy moment dokręcenia śruby oraz zawsze kontroluj stan połączeń zarówno podczas montażu, jak i okresowych przeglądów.
Korozja kontaktowa przy łączeniu różnych metali
Nieprawidłowe łączenie różnych rodzajów metali sprzyja wystąpieniu korozji galwanicznej, szczególnie w środowisku wilgotnym. Skutkiem tego typu korozji jest degradacja styku i wzrost rezystancji. Zawsze dobieraj materiał złącza zgodnie z zasadami łączenia różnych rodzajów metali – w ten sposób wykonane połączenie będzie trwałe oraz wolne od ryzyka korozji galwanicznej.
Zastosowanie niewłaściwego przekroju złącza
Złącze niedopasowane do przekroju przewodu lub układu połączenia nie zapewni stabilności mechanicznej ani właściwego docisku oraz kontaktu powierzchni łączonych. Dlatego przed każdym montażem zweryfikuj dokładnie przekrój przewodu (okrągły/płaski), jak również sposób połączenia (równoległy/krzyżowy/T).
Brak złączy kontrolnych w punktach pomiarowych
Brak złączy kontrolnych utrudnia, a niekiedy uniemożliwia wykonanie pomiarów rezystancji uziemienia. W takiej sytuacji konieczna jest ingerencja w stałe elementy instalacji, a w przypadku połączeń spawanych – nawet ich mechaniczne rozcięcie. Tak inwazyjne prace nie tylko wydłużają czas potrzebny na wykonanie przeglądu, ale również mogą wpłynąć negatywnie na niezawodność całej instalacji. W związku z tym pamiętaj, aby złącza kontrolne uwzględniać już na etapie projektowania systemu odgromowego.
Brak przeglądów okresowych
Czynniki środowiskowe, takie jak wilgoć, zanieczyszczenia czy wahania temperatury, z czasem wpływają na stan połączeń. Bez regularnej kontroli ich degradacja może pozostać niezauważona, a to z kolei wiąże się z ryzykiem nieoczekwianego przerwania ciągłości przewodzenia. Dlatego kontrola złączy powinna być stałym elementem harmonogramu przeglądów instalacji odgromowej.
Dlaczego doświadczeni wykonawcy wybierają złącza odgromowe marki AN-KOM?
Dostępne produkty połączeniowe odpowiadają na kluczowe potrzeby klientów z branży profesjonalnych systemów odgromowych. Wszystkie wersje materiałowe złączy odgromowych AN-KOM cechują się wysoką odpornością na korozję, zmiany temperatury i inne czynniki środowiskowe, a także na uszkodzenia mechaniczne. Ponadto, oferowane złącza pozytywnie przeszły niezbędne testy jakości, które potwierdziły zgodność przetestowanych produktów z obowiązującymi normami, co jest niezbędne w zapewnieniu odpowiedniego poziomu bezpieczeństwa odgromowego każdego budynku.
Podsumowanie – klucz do niezawodnej instalacji odgromowej
Produkty połączeniowe AN-KOM gwarantują ciągłość prądową, a tym samym skuteczną ochronę przed prądem pioruna. Zarówno złącza odgromowe, jak i inne elementy piorunochronu, które znajdują się w naszej ofercie, powstają z najwyższej jakości materiałów oraz przeszły niezbędne testy jakości. Zapewniamy możliwość wyboru spośród różnych wersji materiałowych i typów złączy odgromowych oraz innych elementów instalacji piorunochronnej, co istotnie ułatwi Ci skompletowanie zestawu produktów dopasowanego do indywidualnych potrzeb każdego inwestora. Służymy również radą i doświadczeniem na każdym etapie realizacji inwestycji. Wybierając produkty AN-KOM, zyskujesz pewność, że instalacja odgromowa będzie cechowała się wysoką żywotnością oraz niezawodnym i bezpiecznym działaniem.
FAQ
AN-KOM odpowiada na pytania klientów dotyczące złączy odgromowych
Jak dobrać odpowiednie złącze odgromowe do typu przewodu?
Zalecamy, aby proces doboru każdego złącza uwzględniał przekrój przewodu (okrągły lub płaski), układ połączenia (równoległy, krzyżowy, T) oraz warunki środowiskowe, w których będzie pracować instalacja. To bardzo ważne ze względu na ciągłość przewodzenia prądu oraz ogólną trwałość i sprawność systemu odgromowego.
Czym różni się złącze klasy N od złącza klasy H?
Zarówno klasa N, jak i klasa H określa odporność złącza odgromowego na działanie prądu udarowego. Do połączeń zwodów rekomendujemy stosowanie produktów klasy H (100 kA), natomiast do przewodów odprowadzających – klasy N (50 kA), o ile projekt nie stanowi inaczej. Złącza dostępne w naszej ofercie posiadają certyfikaty zewnętrznych instytucji testujących, które potwierdzają klasę odporności prądowej danego złącza.
Czy w instalacji odgromowej można łączyć przewody odgromowe wykonane z różnych metali?
Tak, ale miej na uwadze ryzyko wystąpienia agresywnej korozji galwanicznej, która jest wyzwalana przy udziale elektrolitu obecnego w środowisku (np. wilgoci, wody czy soli). W przypadku łączenia przewodów wykonanych z różnych metali, dobieraj materiały, które nie wchodzą w reakcję korozji kontaktowej (bimetalicznej).
Połączenia zalecane:
- bazujące na tym samym rodzaju metalu.
Połączenia dopuszczalne:
- aluminium i stal ocynkowana,
- aluminium i stal nierdzewna,
- stal ocynkowana i stal nierdzewna.
Połączenia niedopuszczalne:
- aluminium i miedź,
- stal ocynkowana i miedź.
Gdzie należy dodać złącza kontrolne w instalacji odgromowej?
Z naszej praktyki wynika, że złącza kontrolne powinny być lokalizowane i montowane wyłącznie w punktach pomiarowych. Jest to istotne z punktu widzenia dostępu i możliwości dokonania pomiarów rezystancji uziemienia oraz okresowych przeglądów w sposób bezinwazyjny, a więc bez naruszania stałych połączeń.
Jak często należy kontrolować złącza odgromowe?
Zgodnie z obowiązującą normą PN-EN 62305-3 oraz obserwacjami wynikającymi z naszej wieloletniej praktyki instalacja odgromowa powinna być poddawana oględzinom co najmniej 1 raz w roku, jak również powinna przechodzić pełną kontrolę co 2–4 lata (w zależności od klasy LPS). Co więcej, w środowiskach o podwyższonej korozyjności przeglądy należy wykonywać częściej. Dotyczy to również złącz odgromowych, które przy okazji wykonywanej kontroli instalacji, również powinny być poddane dokładnej ocenie stanu technicznego.
Potrzebujesz pomocy przy doborze złączy odgromowych?
Jeśli nadal masz wątpliwości dotyczące optymalnego wyboru złączy odgromowych pod kątem rodzaju, materiału lub klasy odporności prądowej, skontaktuj się z naszym doradcą technicznym. Pomożemy Ci, dobierając rozwiązanie dopasowane do specyfiki technicznej Twojej inwestycji.
Opracowanie: Zespół Doradców AN-KOM
