ZŁĄCZA

3-płytkowe

Połączenie przewodów okrągłych w układzie krzyżowym, równoległym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo
M8 x 30 Ø8 / B* do 30
*B - maksymalna
szerokość
bednarki
symbol
typ
A191068
AN-05/OG/ PDF
2-płytkowe

Połączenie przewodów okrągłych w układzie krzyżowym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo miedź stal nierdzewna kwasoodporna V4A
M8 x 20 Ø8 / Ø8 symbol
typ
A191060
AN-04/OG/ PDF
A371060
AN-04/CU/ PDF
A281060
AN-04/OH/ PDF
2-płytkowe

Połączenie przewodów okrągłych w układzie krzyżowym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo
M8 x 20 Ø8 / Ø8 symbol
typ
A191036

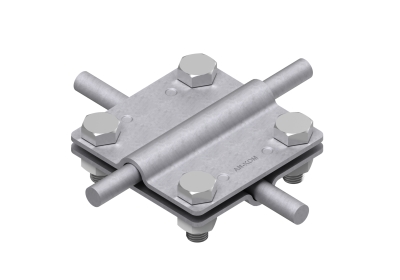

AN-03/OG/ PDF
M8 x 40 Ø8 / Ø8 symbol
typ
A191056
AN-03Z/OG/ PDF
2-płytkowe

Połączenie przewodów płaskich w układzie krzyżowym, równoległym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo
M8 x 25 B* do 50 / B* do 50
*B - maksymalna
szerokość
bednarki
symbol
typ
A191140

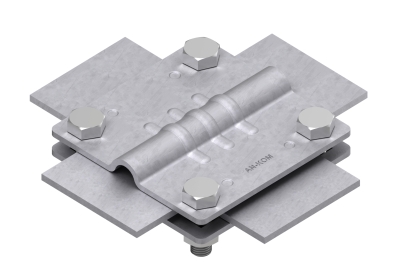

AN-03A/OG/-1 PDF
2-płytkowe

Połączenie przewodów płaskich w układzie krzyżowym, równoległym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo miedź stal nierdzewna kwasoodporna V4A
M8 x 40 B* do 50 / B* do 50
*B - maksymalna
szerokość
bednarki
symbol
typ
A191044

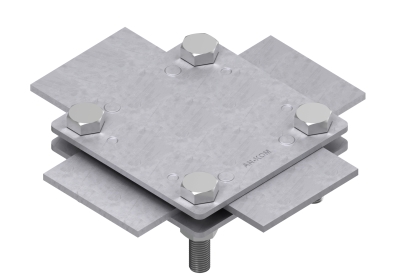

AN-03C/OG/ PDF
A371044
AN-03C/CU/ PDF
A281044
AN-03C/OH/ PDF
2-płytkowe

Połączenie przewodów płaskich w układzie krzyżowym, równoległym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo
M10 x 35 B* do 40 / B* do 40
*B - maksymalna
szerokość
bednarki
symbol
typ
A191052

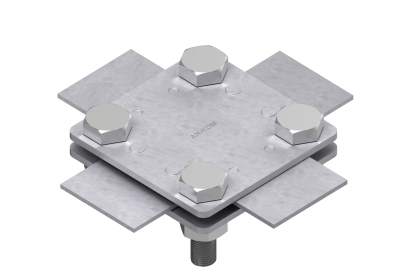

AN-03G/OG/ PDF
2-płytkowe

Połączenie przewodów płaskich w układzie krzyżowym, równoległym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo miedź stal nierdzewna kwasoodporna V4A
M8 x 35 B* do 30 / B* do 30
*B - maksymalna
szerokość
bednarki
symbol
typ
A191048

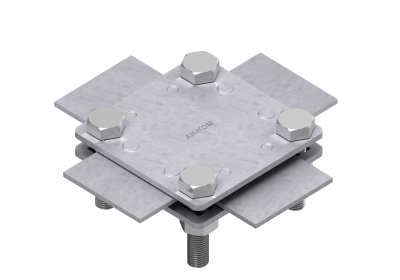

AN-03E/OG/ PDF
A371048
AN-03E/CU/ PDF
A281048
AN-03E/OH/ PDF
3-płytkowe

Połączenie przewodów okrągłych w układzie krzyżowym, równoległym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo miedź stal nierdzewna kwasoodporna V4A
M8x40 B* do 50 / B* do 50
*B - maksymalna
szerokość
bednarki
symbol
typ
A191164

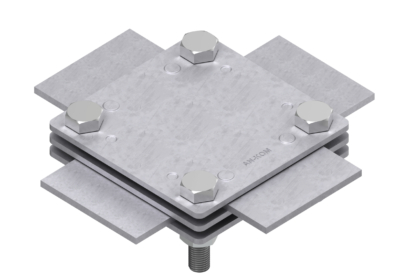

AN-03F/OG/ PDF
A371164
AN-03F/CU/ PDF
A281164
AN-03F/OH/ PDF
3-płytkowe

Połączenie przewodów okrągłych w układzie krzyżowym, równoległym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo miedź stal nierdzewna kwasoodporna V4A
M8x35 B* do 30 / B* do 30
*B - maksymalna
szerokość
bednarki
symbol
typ
A191160

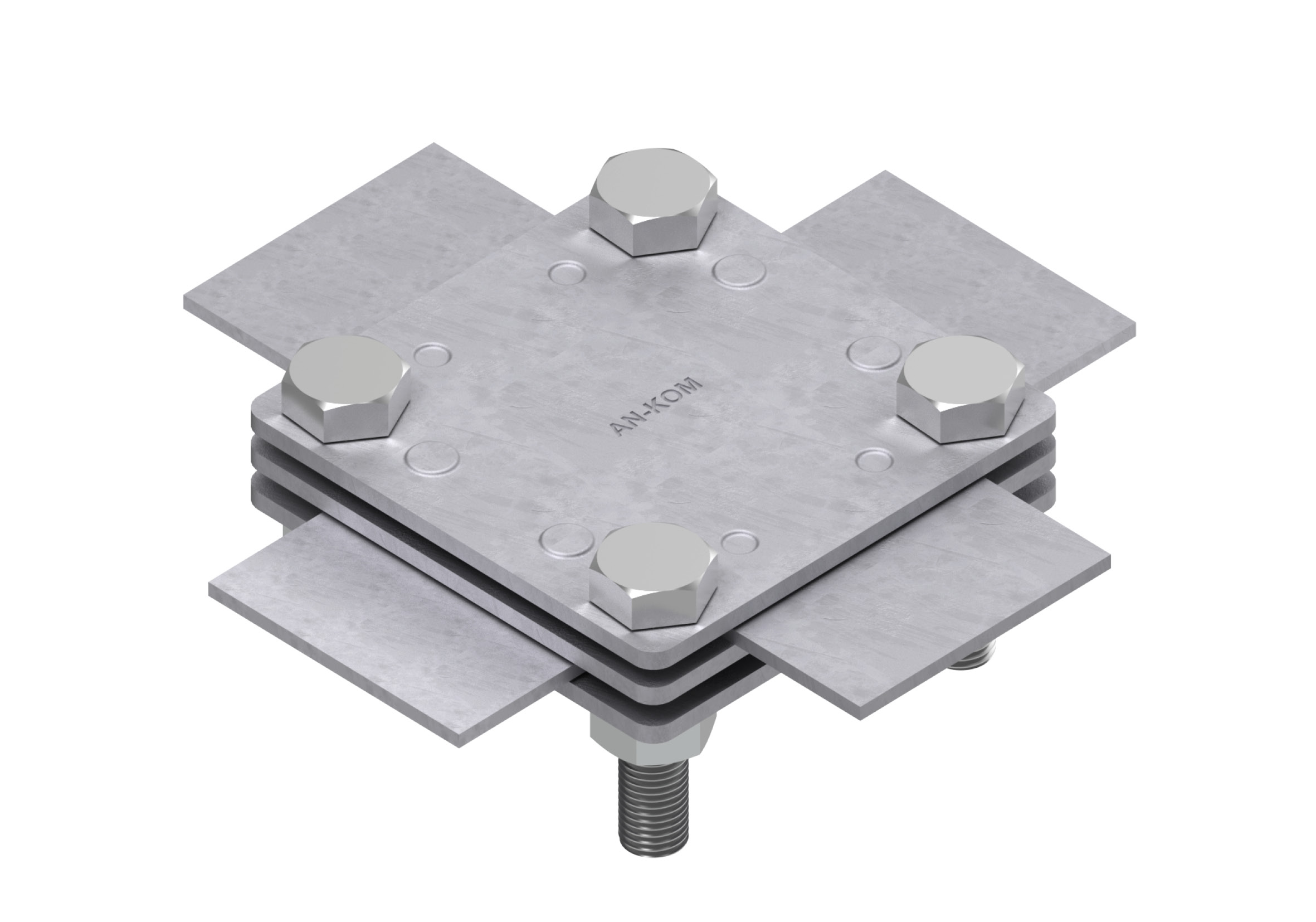

AN-03D/OG/ PDF
A371160
AN-03D/CU/ PDF
A281160
AN-03D/OH/ PDF
2-płytkowe

Połączenie przewodów okrągłych w układzie krzyżowym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo
M6 x 20 Ø8 / Ø8 symbol
typ
A191156

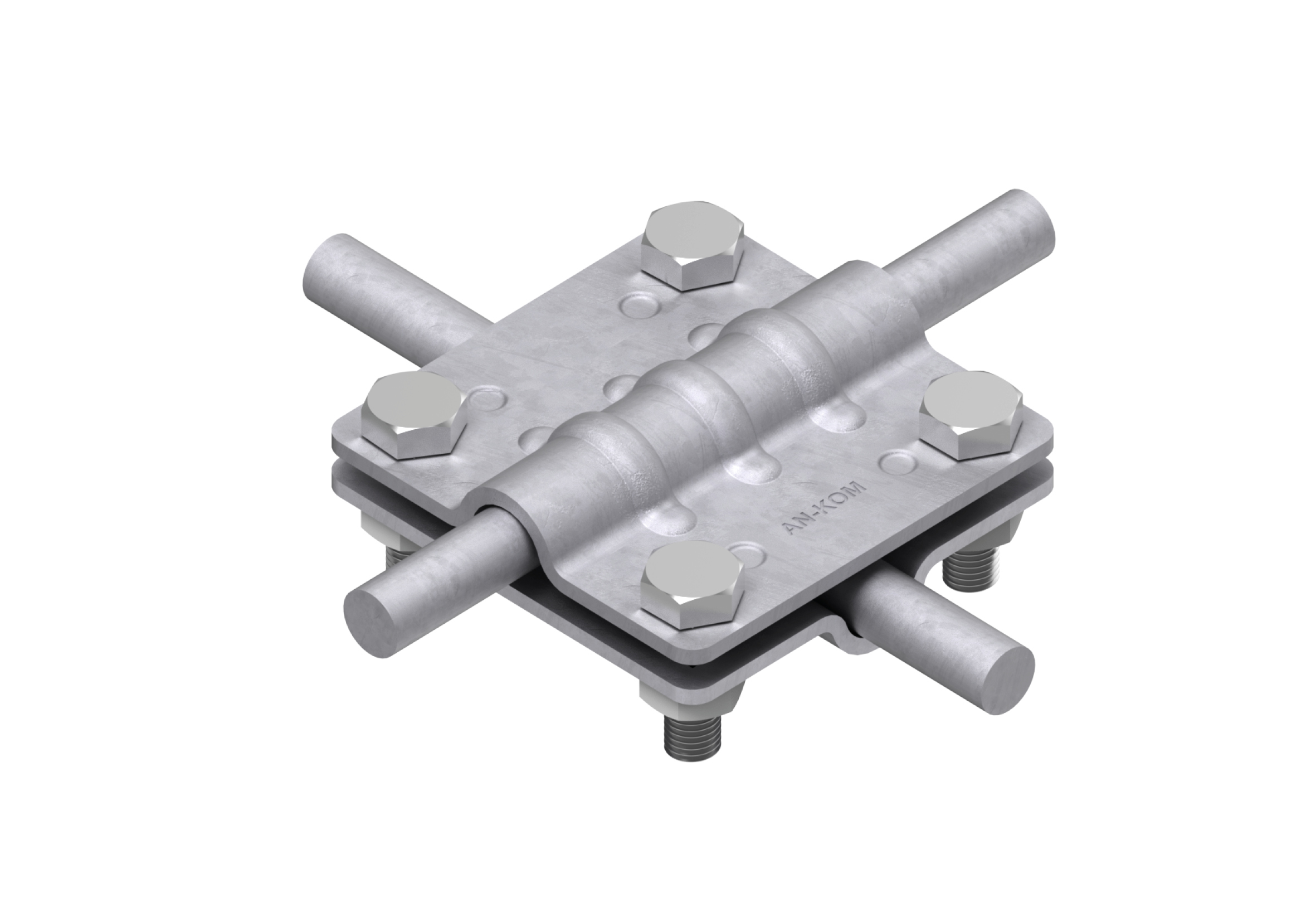

AN-04A/OG/-1 PDF

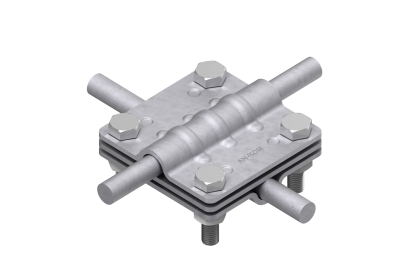

3-płytkowe

Połączenie przewodów okrągłych w układzie krzyżowym oraz T.

Uwaga! Składając zamówienie należy podać symbol.
śruby wymiary
łączonych
przewodów
stal ocynkowana ogniowo
M6 x 25 Ø8 / Ø8 symbol
typ
A191148
AN-05A/OG/-1 PDF
