Rury odgromowe wraz z osprzętem przeznaczone są do wykonywania osłony przewodów odprowadzających w instalacjach LPS prowadzonych w dociepleniu, w elewacji lub pod elewacją budynku. Zapewniają separację przewodu od otaczających materiałów elewacyjnych i izolacyjnych.
Osprzęt: łącznik sztywny, kolano, uchwyt rury odgromowej.
Cechy:
- ograniczenie oddziaływania cieplnego i mechanicznego prądu piorunowego,
- klasa reakcji na ogień: B-s2, d0
- grubość ścianki: ≥ 3 mm,
- odporność na promieniowanie UV: dla klimatu umiarkowanego,
- kolor: szary
|
L (mm) |
Ø1 / Ø2 (mm) |
materiał / palność |
odporność na ściskanie (N) |
napięcie udarowe (kV) |
zakres temp. użytkowania |
tworzywo | |
|---|---|---|---|---|---|---|---|
| 2000 | 20 / 14 | PVC twardy / samogasnące | 1250 | C ≥ 100 | -45°C do +60°C |
symbol typ |
M648012 AN-RO20/14/2
PDF
|
| 3000 | 20 / 14 | PVC twardy / samogasnące | 1250 | C ≥ 100 | -45°C do +60°C |
symbol typ |
M648008 AN-RO20/14
PDF
|
| 3000 | 40 / 34 | PVC twardy / samogasnące | 1250 | C ≥ 100 | -45°C do +60°C |
symbol typ |
M648016 AN-RO40/34
PDF
|
Łącznik sztywny służy do łączenia kolejnych odcinków rur odgromowych w linii prostej. Umożliwiają zachowanie ciągłości osłony na całej trasie prowadzenia przewodu.
Osprzęt: rura odgromowa, kolano, uchwyt rury odgromowej.
Cechy:
- ograniczenie oddziaływania cieplnego i mechanicznego prądu piorunowego,
- klasa reakcji na ogień: B-s2, d0
- odporność na promieniowanie UV: dla klimatu umiarkowanego,
- kolor: szary
|
Ø1 / Ø2 (mm) |
materiał / palność |
odporność na ściskanie (N) |
napięcie udarowe (kV) |
zakres temp. użytkowania |
tworzywo | |
|---|---|---|---|---|---|---|
| 26 / 20 | PVC twardy / samogasnące | 1250 | C ≥ 100 | -45°C do +60°C |
symbol typ |
M648020 AN-ZO26/20
PDF
|
| 46 / 40 | PVC twardy / samogasnące | 1250 | C ≥ 100 | -45°C do +60°C |
symbol typ |
M648024 AN-ZO46/40
PDF
|
Kolano odgromowe służy do wyprowadzenia instalacji prowadzonej wewnątrz elewacji na zewnątrz budynku. Montowane na rurze odgromowej tuż pod okapem, umożliwia przejście przewodu przez warstwę elewacyjną oraz jego estetyczne i technicznie poprawne skierowanie na połać dachową.
Osprzęt: rura odgromowa, łącznik rury, uchwyt.
Cechy:
- ograniczenie oddziaływania cieplnego i mechanicznego prądu piorunowego,
- klasa reakcji na ogień: B-s2, d0
- odporność na promieniowanie UV: dla klimatu umiarkowanego,
- kolor: szary
|
Ø1 / Ø2 / Ø3 (mm) |
materiał / palność |
odporność na ściskanie (N) |
napięcie udarowe (kV) |
zakres temp. użytkowania |
tworzywo | |
|---|---|---|---|---|---|---|
| 24 / 20 / 18 | PVC twardy / samogasnące | 1250 | C ≥ 100 | -45°C do +60°C |
symbol typ |
M648004 AN-KO1
PDF
|
| 44 / 40 / 38 | PVC twardy / samogasnące | 1250 | C ≥ 100 | -45°C do +60°C |
symbol typ |
M648028 AN-KO2
PDF
|

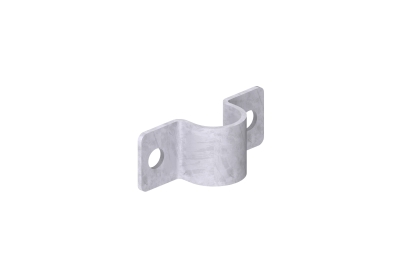

Uchwyt przeznaczony jest do stabilnego mocowania rury odgromowej do podłoża w systemach prowadzonych pod elewacją lub w warstwie docieplenia.
Montaż uchwytów w zalecanych odstępach co 1 metr zapewnia prawidłowe podparcie oraz stabilność rur odgromowych na całej trasie prowadzenia przewodu.
Osprzęt: rura odgromowa, łącznik rury, kolano.
|
L1 (mm) |
L2 (mm) |
Ø (mm) |
stal ocynkowana ogniowo | |
|---|---|---|---|---|
| 66 | 50 | 20 |
symbol typ |
C192548 AN-UR1/OG/
PDF
|
| 90 | 70 | 40 |
symbol typ |
C192552 AN-UR2/OG/
PDF
|
