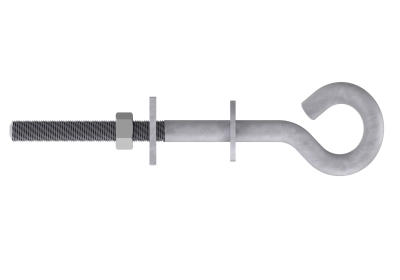

Śruba hakowa do budowy sieci napowietrznych na słupach ŻN lub EPV.
|
L1 (mm) |
M | stal ocynkowana ogniowo | |
|---|---|---|---|
| 160 | 16 | symbol typ |
P199004 AN-100A/OG/  PDF
|
| 200 | 16 | symbol typ |
P199008 AN-100B/OG/ PDF
|
| 250 | 16 | symbol typ |
P199012 AN-100C/OG/ PDF
|
| 300 | 16 | symbol typ |
P199016 AN-100D/OG/ PDF
|
| 350 | 16 | symbol typ |
P199020 AN-100E/OG/ PDF
|
| 400 | 16 | symbol typ |
P199024 AN-100F/OG/ PDF
|
| 450 | 16 | symbol typ |
P199028 AN-100G/OG/ PDF
|
| 500 | 16 | symbol typ |
P199032 AN-100H/OG/ PDF
|
| 550 | 16 | symbol typ |
P199036 AN-100I/OG/ PDF
|
| 160 | 20 | symbol typ |
P199040 AN-100M/OG/ PDF
|
| 200 | 20 | symbol typ |
P199044 AN-100N/OG/ PDF
|
| 250 | 20 | symbol typ |
P199048 AN-100P/OG/ PDF
|
| 300 | 20 | symbol typ |
P199052 AN-100R/OG/ PDF
|
| 350 | 20 | symbol typ |
P199056 AN-100S/OG/ PDF
|
| 400 | 20 | symbol typ |
P199060 AN-100T/OG/ PDF
|

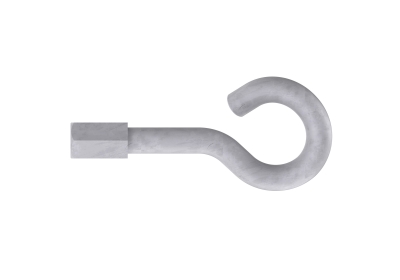

Hak nakręcany na pręt gwintowany, stosowany przy budowie sieci napowietrznych.
| M |
Ø (mm) |
stal ocynkowana ogniowo | |
|---|---|---|---|
| 16 | 16 | symbol typ |
P199064 AN-101A/OG/ PDF
|
| 20 | 20 | symbol typ |
P199068 AN-101B/OG/ PDF
|

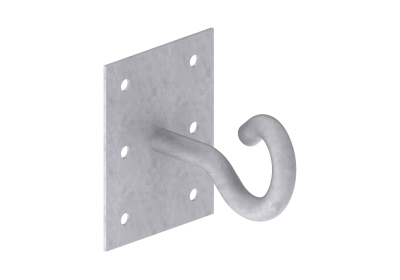

Hak płytkowy ścienny montowany do ściany, płaskich podłoży. Służy do wykonania przyłącza sieci napowietrznych.
|
L (mm) |
Fy (kN) |
stal ocynkowana ogniowo | |
|---|---|---|---|
| 130 | 1,5 | symbol typ |
P199072 AN-102A/OG/ PDF
|
| 225 | 1,5 | symbol typ |
P199080 AN-102C/OG/ PDF
|

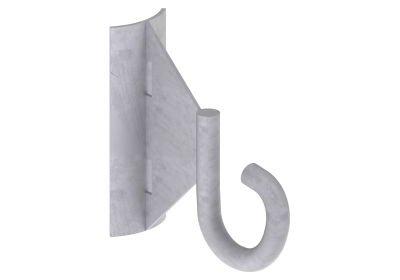

Hak na żerdź EPV montowany na słup okrągły za pomocą taśmy stalowej lub klamerki. Stosowany do budowy sieci napowietrznych.
|
L (mm) |
Ø (mm) |
stal ocynkowana ogniowo | |
|---|---|---|---|
| 130 | 16 | symbol typ |
P199076 AN-102B/OG/ PDF
|
| 140 | 20 | symbol typ |
P199084 AN-102D/OG/ PDF
|
