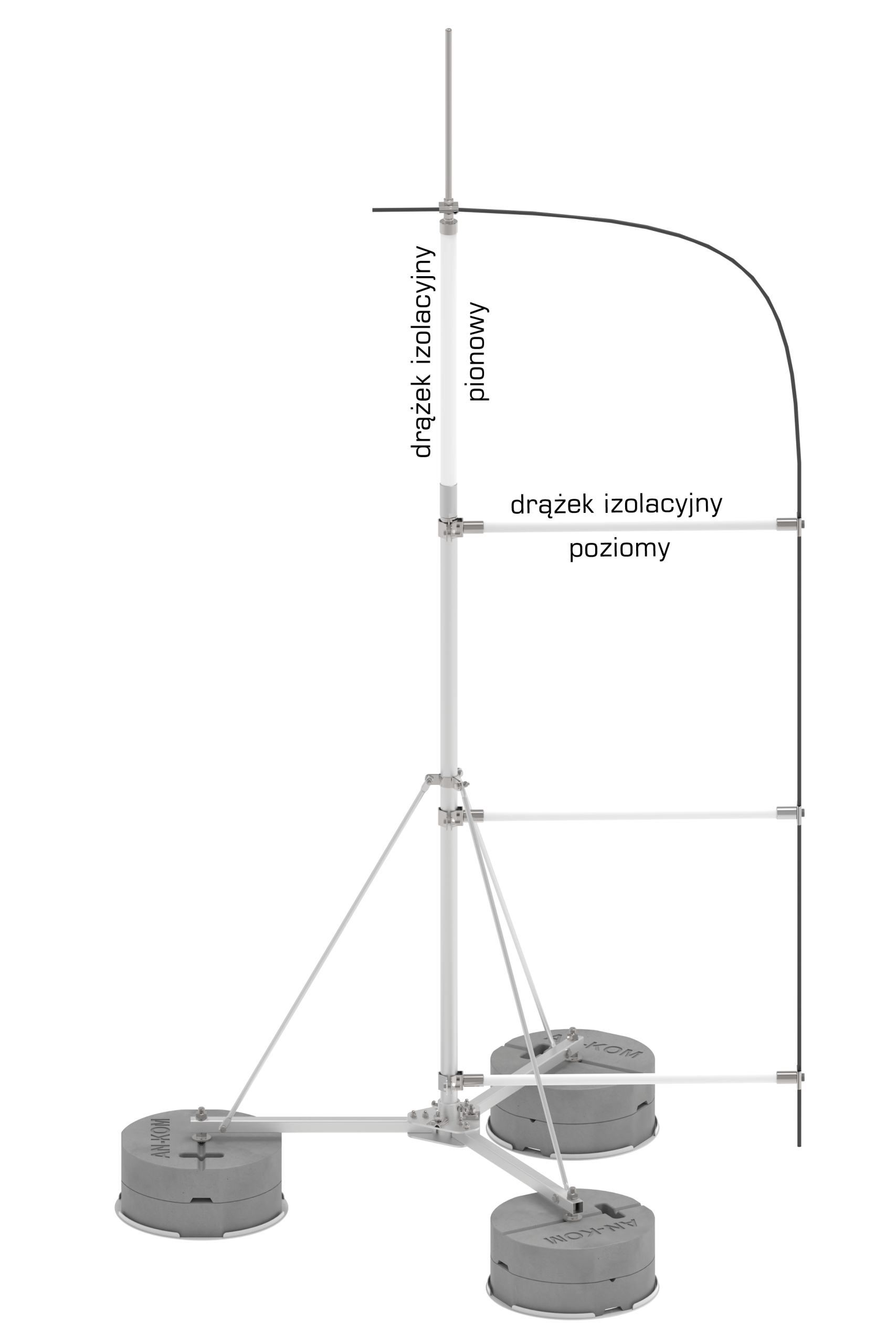

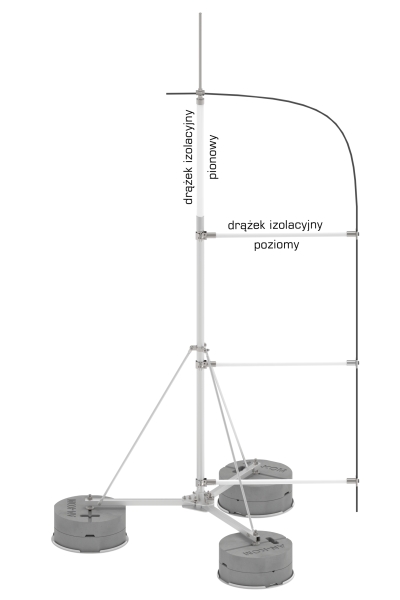

Maszty wolnostojące aluminiowe ze zwodem odsuniętym na trójnogu wraz z obciążnikami. Służą do odprowadzenia prądu pioruna przy zachowaniu odstępu iskrobezpiecznego, który zapewniają drążki izolacyjne poziome.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
Ø1 / Ø2 (mm) |
Øp / H1 (mm) |
ilość drążków izolacyjnych poziomych (szt) |
wytrzymałość na wiatr (km/h) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 4000 | 6 x 21,5 | 40 / 12 | 1860 / 180 | 3 | 116 | symbol typ |
H926377 AN-512A/ALS/3x2P  PDF
|
| 4000 | 9 x 21,5 | 40 / 12 | 1860 / 270 | 3 | 138 | symbol typ |
H926378 AN-512B/ALS/3x3P PDF
|
| 5000 | 9 x 21,5 | 40 / 12 | 1860 / 270 | 4 | 120 | symbol typ |
H926381 AN-512C/ALS/3x3P PDF
|

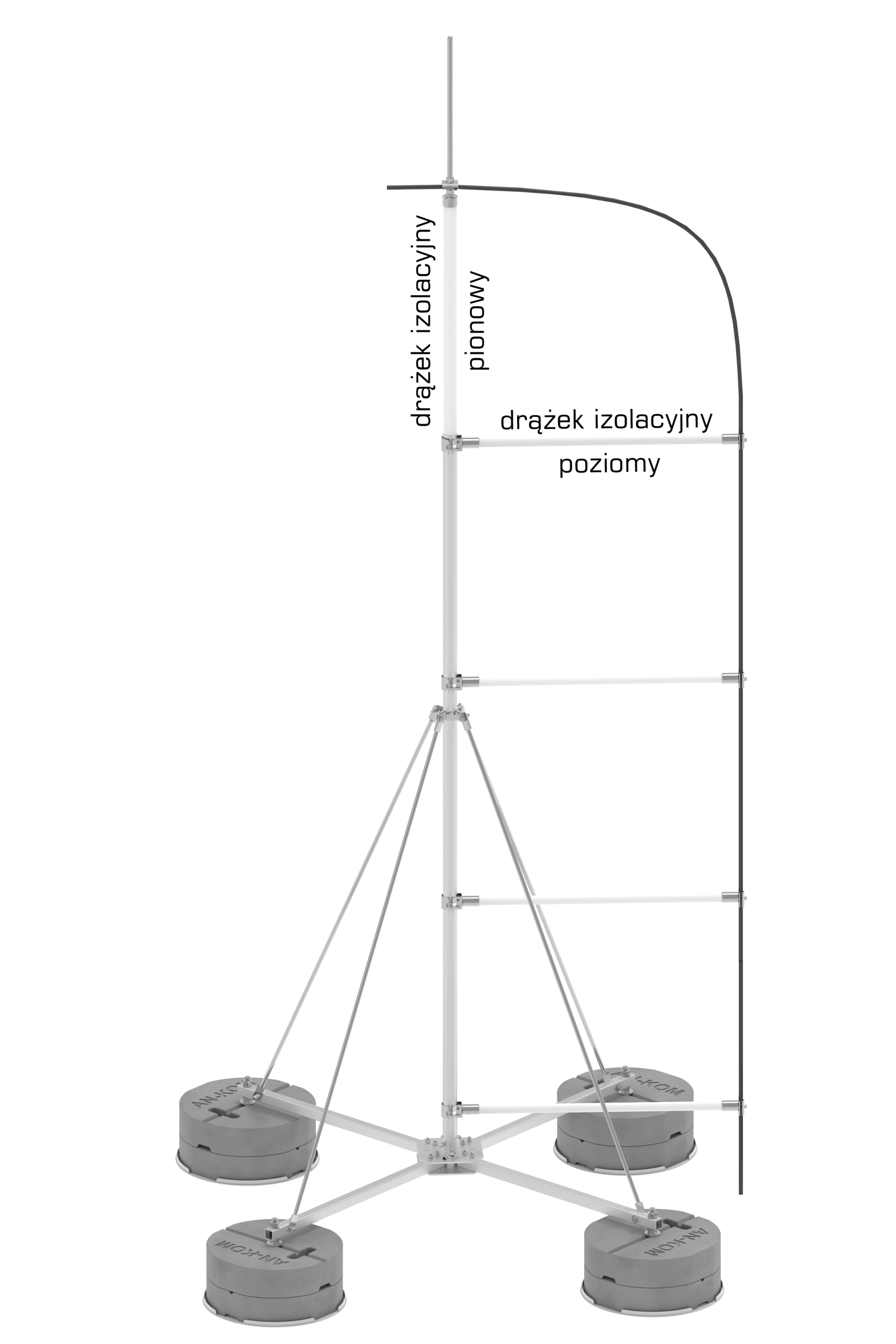

Maszty wolnostojące aluminiowe ze zwodem odsuniętym na czwórnogu wraz z obciążnikami. Służą do odprowadzenia prądu pioruna przy zachowaniu odstępu iskrobezpiecznego, który zapewniają drążki izolacyjne poziome.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
Ø1 / Ø2 (mm) |
Øp / H1 (mm) |
ilość drążków izolacyjnych poziomych (szt) |
wytrzymałość na wiatr (km/h) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 6000 | 8 x 21,5 | 40 / 12 | 1860 / 180 | 4 | 118 | symbol typ |
H926385 AN-512D/ALS/4x2P PDF
|
| 6000 | 12 x 21,5 | 40 / 12 | 1860 / 270 | 4 | 141 | symbol typ |
H926386 AN-512E/ALS/4x3P PDF
|

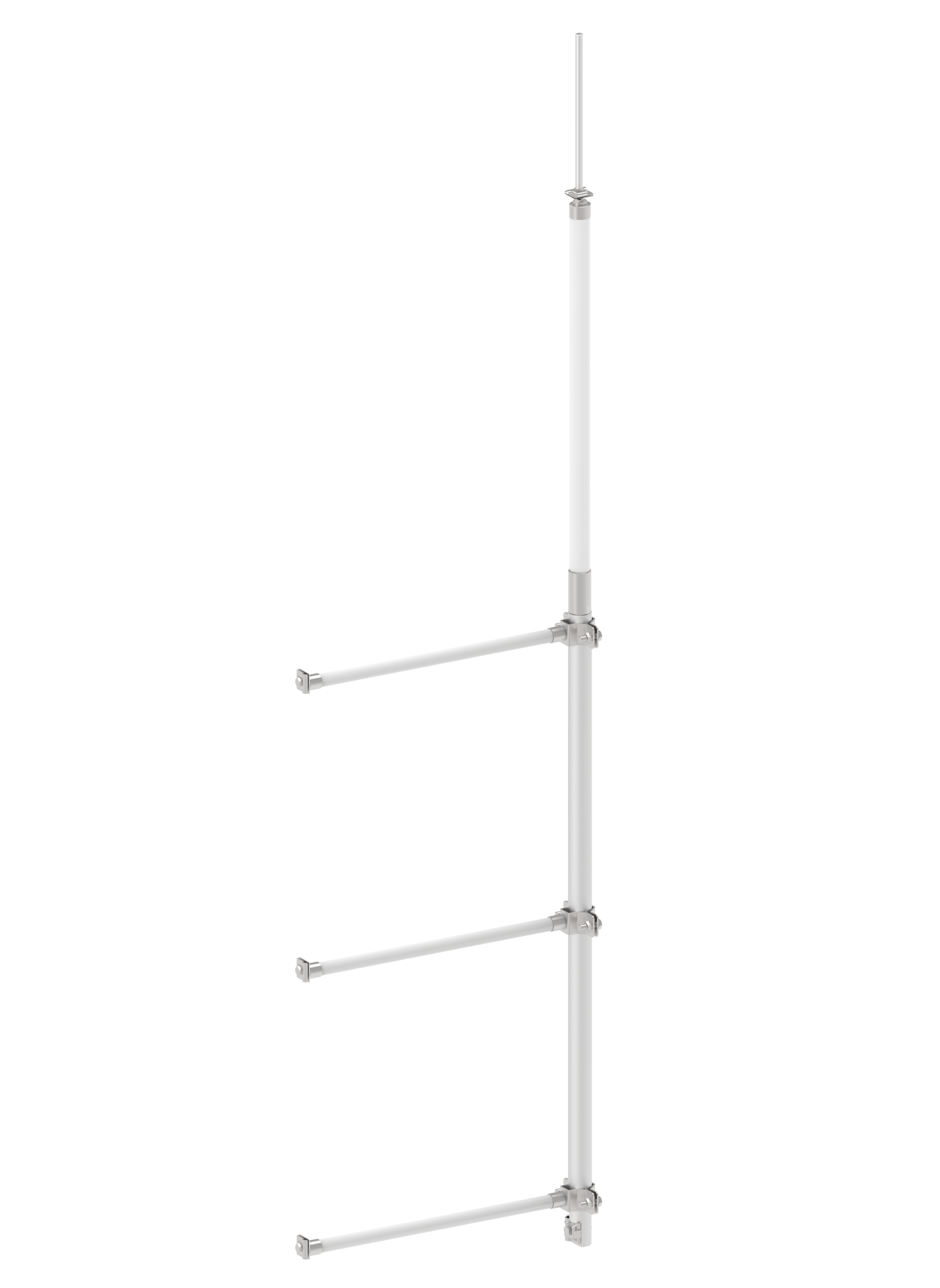

Maszty ścienne służą do ochrony urządzeń na dachach obiektów. Pionowy izolator oraz poziome drążki, które izolują płynący prąd pioruna pozwalają na przykręcenie masztu bezpośrednio do chronionego urządzenia. Oferowane w komplecie: iglica nierdzewna ze złączem, izolator pionowy 1500mm, drążki izolacyjne poziome, uchwyty drążków poziomych, uchwyty mocujące przewód odprowadzający prąd pioruna z iglicy masztu.
SCHEMAT MONTAŻU MASZTU ŚCIENNEGO ZE ZWODEM ODSUNIETYM
UCHWYTY MONTAŻOWE naścienne, na barierkę i profil zamknięty
|
H (mm) |
Ø1 (mm) |
ilość drążków izolacyjnych poziomych (szt.) |
wymiar przewodu (mm) |
stop aluminium | |
|---|---|---|---|---|---|
| 3000 | 40 | 2 | Ø8 | symbol typ |
H926469 AN-519A/ALS/ PDF
|
| 4000 | 40 | 3 | Ø8 | symbol typ |
H926473 AN-519B/ALS/ PDF
|
| 5000 | 40 | 4 | Ø8 | symbol typ |
H926477 AN-519C/ALS/ PDF
|
| 6000 | 40 | 5 | Ø8 | symbol typ |
H926481 AN-519D/ALS/ PDF
|
| 7000 | 40 | 6 | Ø8 | symbol typ |
H926485 AN-519E/ALS/ PDF
|
