Iglica na połać dachową. Służy do ochrony urządzeń takich jak np. panele PV, wyrzutnie powierza, świetliki dachowe. Bezinwazyjny montaż pozwala bezpiecznie zamocować iglicę bez ingerencji w poszycie dachowe.
|
H (mm) |
Ø1 / Ø2 (mm) |
aluminium | |
|---|---|---|---|
| 1500 | 10 / 16 | symbol typ |
H926089 AN-80BR/AL/  PDF
|
| 2000 | 10 / 16 | symbol typ |
H926093 AN-80CR/AL/ PDF
|
Służą do ochrony urządzeń narażonych na bezpośrednie działanie prądu pioruna.
Zawsze oferowane są w komplecie z osprzętem: złącze do odprowadzenia prądu pioruna.
MONTAŻ: poprzez przykręcenie podstawy masztu do podkonstrukcji.
*F (kN) - minimalne obciążenie wyrywające kotwy
|
H (mm) |
wytrzymałość na wiatr (km/h) |
F* (kN) |
Ø1 / Ø2 / Ø3 (mm) |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | |
|---|---|---|---|---|---|---|
| 1000 | 247 | 2 | 10 / ---/ --- | Ø8 | symbol typ |
H196008 AN-80AS/OG/ PDF
|
| 1500 | 226 | 2 | 10 / 16 / --- | Ø8 | symbol typ |
H196016 AN-80BS/OG/ PDF
|
| 2000 | 195 | 2 | 10 / 16 / --- | Ø8 | symbol typ |
H196024 AN-80CS/OG/ PDF
|
| 2500 | 209 | 2 | 10 / --- / 18 | Ø8 | symbol typ |
H196064 AN-80HS/OG/ PDF
|
| 3000 | 246 | 4 | 10/ 16 / 18 | Ø8 | symbol typ |
H196048 AN-80FS/OG/ PDF
|
| 3500 | 211 | 4 | 10 / 16 / 18 | Ø8 | symbol typ |
H196108 AN-80PS/OG/ PDF
|
| 4000 | 184 | 4 | 10 / 16 / 18 | Ø8 | symbol typ |
H196056 AN-80GS/OG/ PDF
|
Służą do ochrony urządzeń narażonych na bezpośrednie działanie prądu pioruna.
Zawsze oferowane są w komplecie z osprzętem: złącze do odprowadzenia prądu pioruna.
MONTAŻ: poprzez przykręcenie podstawy masztu do podkonstrukcji.
*F (kN) - minimalne obciążenie wyrywające kotwy
|
H (mm) |
wytrzymałość na wiatr (km/h) |
F* (kN) |
Ø1 / Ø2 / Ø3 / Ø4 / Ø5 (mm) |
wymiar przewodu (mm) |
stal ocynkowana ogniowo | |
|---|---|---|---|---|---|---|

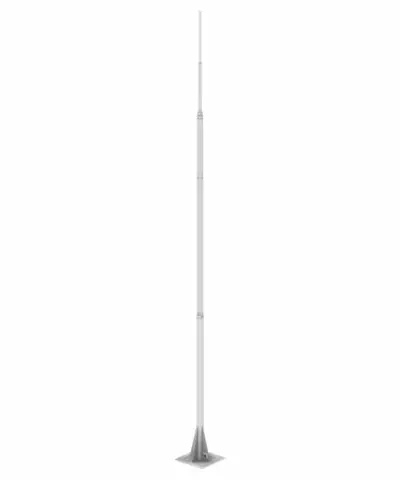

| 5000 | 204 | 12 | 10 / --- / --- / 33,7 / 42,4 | Ø8 | symbol typ |
H196204 AN-86A/OG/ PDF
|
| 6000 | 170 | 12 | 10 / 16 / --- / 33,7 / 42,4 | Ø8 | symbol typ |
H196208 AN-86B/OG/ PDF
|
| 7000 | 145 | 12 | 10 / 16 / 33,7 / 33,7 / 42,4 | Ø8 | symbol typ |
H196212 AN-86C/OG/ PDF
|
