Maszty odgromowe wolnostojące na potrójnym obciążniku (mini trójnóg) tworzą przestrzeń chronioną. Nie wymagają klejenia. Oferowane w komplecie z osprzętem: podkładki pcv pod obciążniki betonowe, obciążniki, iglica, złącze do przyłączenia masztu do siatki zwodów.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
wytrzymałość na wiatr (km/h) |
Ø1 / Ø2 / Ø3 (mm) |
Øp (mm) |
H1 / ØL1 / ØL2 (mm) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 3000 | 3 x 21,5 | 183 | 10 / 16 / 25 | 1050 | 90 / 380 / 400 | NNowośćsymbol typ |
NNowość H926045 AN-501A/ALS/3x1P  PDF
|
| 3500 | 3 x 21,5 | 156 | 10 / 16 / 25 | 1050 | 90 / 380 / 400 | NNowośćsymbol typ |
NNowość H926142 AN-501B/ALS/3x1P PDF
|
| 4000 | 3 x 21,5 | 134 | 10 / 16 / 25 | 1050 | 90 / 380 / 400 | NNowośćsymbol typ |
NNowość H926053 AN-501C/ALS/3x1P PDF
|
Maszty odgromowe wolnostojące na potrójnym obciążniku (trójnóg) tworzą przestrzeń chronioną. Nie wymagają klejenia. Oferowane w komplecie z osprzętem: podkładki pcv pod obciążniki betonowe, obciążniki, podpory, iglica, złącze do przyłączenia masztu do siatki zwodów.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
wytrzymałość na wiatr (km/h) |
Ø1 / Ø2 / Ø3 / Ø4 / Ø5 (mm) |
Øp (mm) |
H1 / ØL1 / ØL2 (mm) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 4500 | 3 x 21,5 | 130 | 10 / 16 / --- / 40 / 12 | 1860 | 90 / 380 / 400 | NNowośćsymbol typ |
NNowość H926233 AN-502A/ALS/3x1P PDF
|
| 5000 | 3 x 21,5 | 125 | 10 / 16 / --- / 40 / 12 | 1860 | 90 / 380 / 400 | NNowośćsymbol typ |
NNowość H926237 AN-502B/ALS/3x1P PDF
|
| 5000 | 6 x 21,5 | 164 | 10 / 16 / --- / 40 / 12 | 1860 | 180 / 380 / 400 | NNowośćsymbol typ |
NNowość H926241 AN-502C/ALS/3x2P PDF
|
| 5500 | 3 x 21,5 | 116 | 10 / 16 / --- / 40 / 12 | 1860 | 90 / 380 / 400 | NNowośćsymbol typ |
NNowość H926245 AN-502D/ALS/3x1P PDF
|
| 5500 | 6 x 21,5 | 155 | 10 / 16 / --- / 40 / 12 | 1860 | 180 / 380 / 400 | NNowośćsymbol typ |
NNowość H926214 AN-502E/ALS/3x2P PDF
|
| 6000 | 3 x 21,5 | 108 | 10 / 16 / 25 / 40 / 12 | 1860 | 90 / 380 / 400 | NNowośćsymbol typ |
NNowość H926253 AN-502F/ALS/3x1P PDF
|
| 6000 | 6 x 21,5 | 143 | 10 / 16 / 25 / 40 / 12 | 1860 | 180 / 380 / 400 | NNowośćsymbol typ |
NNowość H926257 AN-502G/ALS/3x2P PDF
|
| 6500 | 6 x 21,5 | 131 | 10 / 16 / 25 / 40 / 12 | 1860 | 180 / 380 / 400 | NNowośćsymbol typ |
NNowość H926265 AN-502H/ALS/3x2P PDF
|
| 6500 | 9 x 21,5 | 155 | 10 / 16 / 25 / 40 / 12 | 1860 | 270 / 380 / 400 | NNowośćsymbol typ |
NNowość H926261 AN-502I/ALS/3x3P PDF
|
Maszty odgromowe wolnostojące na poczwórnym obciążniku (czwórnóg) tworzą przestrzeń chronioną. Nie wymagają klejenia. Oferowane w komplecie z osprzętem: podkładki pcv pod obciążniki betonowe, obciążniki, podpory, iglica, złącze do przyłączenia masztu do siatki zwodów.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
wytrzymałość na wiatr (km/h) |
Ø1 / Ø2 / Ø3 / Ø4 (mm) |
Øp (mm) |
H1 / ØL1 / ØL2 (mm) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 7000 | 8 x 21,5 | 140 | 10 / 16 / 40 / 12 | 1880 | 180 / 380 / 400 | NNowośćsymbol typ |
NNowość H926269 AN-503A/ALS/4x2P PDF
|
| 7500 | 8 x 21,5 | 135 | 10 / 16 / 40 / 12 | 1880 | 180 / 380 / 400 | NNowośćsymbol typ |
NNowość H926277 AN-503B/ALS/4x2P PDF
|
| 8000 | 8 x 21,5 | 125 | 10 / 16 / 40 / 12 | 1880 | 180 / 380 / 400 | NNowośćsymbol typ |
NNowość H926281 AN-503C/ALS/4x2P PDF
|
| 8000 | 12 x 21,5 | 146 | 10 / 16 / 40 / 12 | 1880 | 270 / 380 / 400 | NNowośćsymbol typ |
NNowość H926285 AN-503D/ALS/4x3P PDF
|

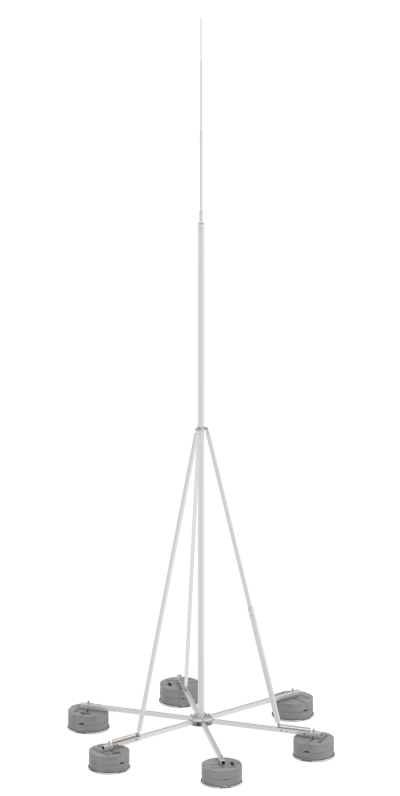

Maszty odgromowe wolnostojące na sześcionogu (sześcionóg) tworzą przestrzeń chronioną. Nie wymagają klejenia. Oferowane w komplecie z osprzętem: podkładki pcv pod obciążniki betonowe, obciążniki, podpory, iglica, złącze do przyłączenia masztu do siatki zwodów.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
wytrzymałość na wiatr (km/h) |
Ø1 / Ø2 / Ø3 / Ø4 / Ø5 (mm) |
Øp (mm) |
H1 / ØL1 / ØL2 (mm) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 9000 | 6 x 21,5 | 109 | 10 / 16 / 25 / 40 / 16 | 2260 | 90 / 380 / 400 | symbol typ |
H926321 AN-503E/ALS/6X1P PDF
|
| 9000 | 12 x 21,5 | 146 | 10 / 16 / 25 / 40 / 16 | 2260 | 180 / 380 / 400 | symbol typ |
H926322 AN-503F/ALS/6X2P PDF
|
| 10000 | 6 x 21,5 | 107 | 10 / 16 / 25 / 40 / 16 | 2260 | 90 / 380 / 400 | symbol typ |
H926493 AN-503G/ALS/6X1P PDF
|
| 10000 | 12 x 21,5 | 144 | 10 / 16 / 25 / 40 / 16 | 2260 | 180 / 380 / 400 | symbol typ |
H926494 AN-503H/ALS/6X2P PDF
|
