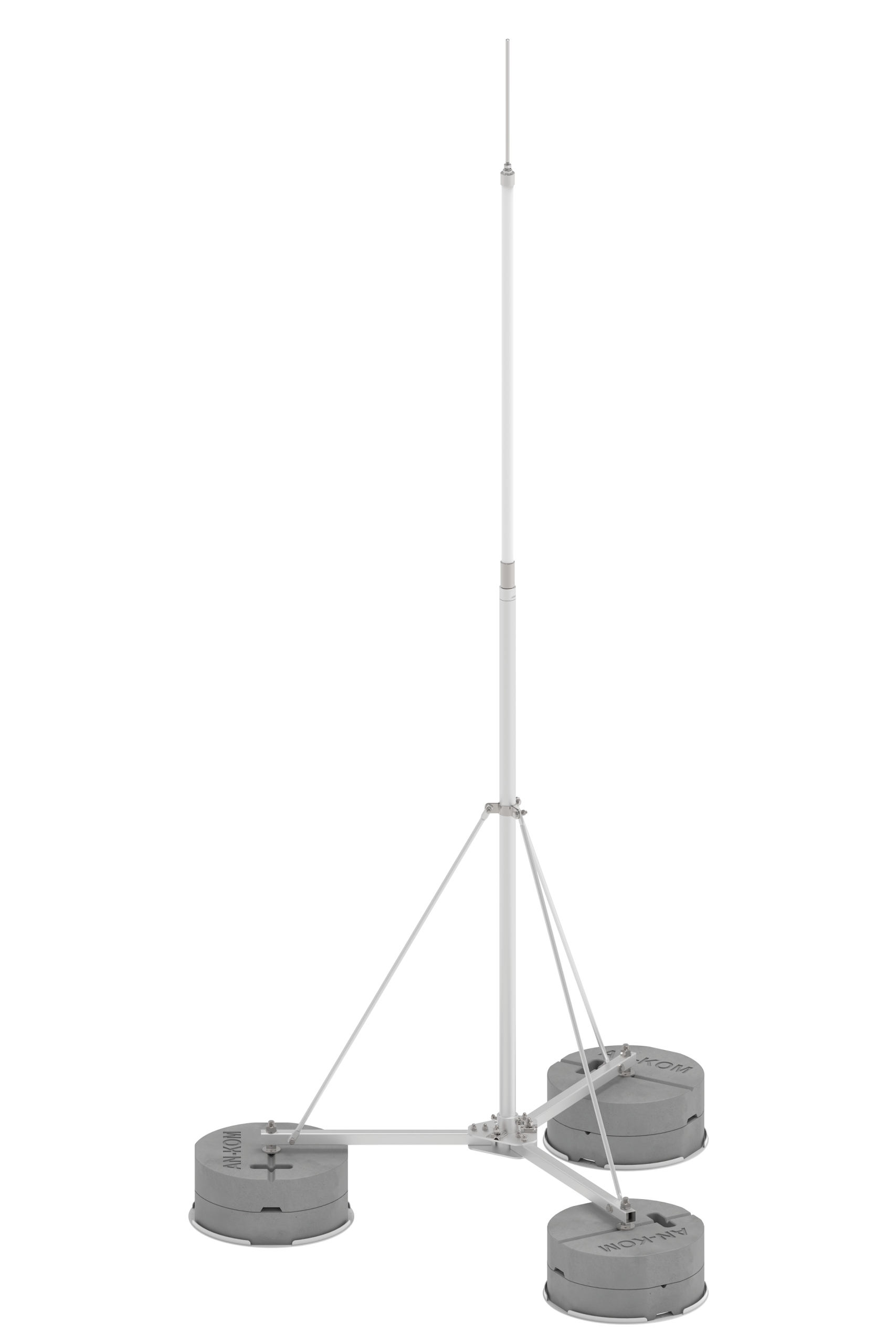

Maszty aluminiowe na trójnogu do PW* przeznaczone do ochrony urządzeń na dachach obiektów przemysłowych w miejscach, gdzie nie jest możliwe zachowanie odstępu iskrobezpiecznego. Prąd pioruna z iglicy masztu odprowadzany jest przewodem w izolacji wysokonapięciowej PW. Nie wymagają klejenia. Oferowane w komplecie z osprzętem: podkładki pcv pod obciążniki betonowe, podpory, izolator pionowy, iglica.
*PW - przewód w izolacji wysokonapięciowej
** Dla jednego przewodu w izolacji wysokonapięciowej. W przypadku więcej niż 1 przewodu na zapytanie.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
Ø1 / Ø2 (mm) |
Øp / H1 (mm) |
wytrzymałość na wiatr (km/h) |
wymiar przewodu (mm) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 4000 | 6 x 21,5 | 40 / 12 | 1860 / 180 | 116 | Ø8 | symbol typ |
H926389 AN-510A/ALS/3x2P  PDF
|
| 4000 | 9 x 21,5 | 40 / 12 | 1860 / 270 | 138 | Ø8 | symbol typ |
H926390 AN-510B/ALS/3x3P PDF
|
| 5000 | 9 x 21,5 | 40 / 12 | 1860 / 270 | 120 | Ø8 | symbol typ |
H926325 AN-510C/ALS/3x3P PDF
|

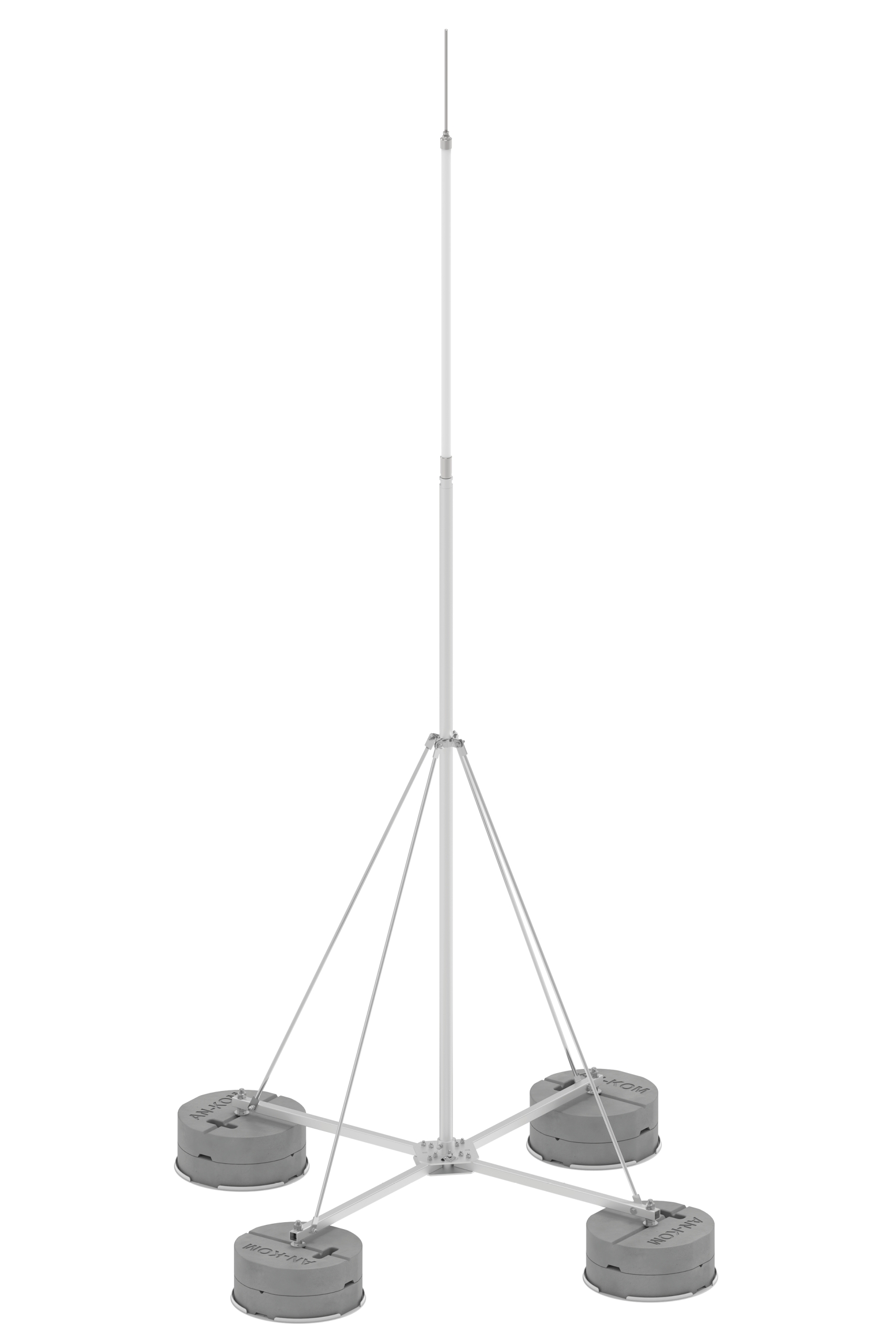

Maszty aluminiowe na czwórnogu do PW* przeznaczone do ochrony urządzeń na dachach obiektów przemysłowych w miejscach, gdzie nie jest możliwe zachowanie odstępu iskrobezpiecznego. Prąd pioruna z iglicy masztu odprowadzany jest przewodem w izolacji wysokonapięciowej PW. Nie wymagają klejenia. Oferowane w komplecie z osprzętem: podkładki pcv pod obciążniki betonowe, podpory, izolator pionowy, iglica.
*PW - przewód w izolacji wysokonapięciowej
** Dla jednego przewodu w izolacji wysokonapięciowej. W przypadku więcej niż 1 przewodu na zapytanie.
ZALECAMY:
Wykonanie dodatkowej warstwy rozdzielającej pokrycie dachowe od konstrukcji kompletnego masztu. Do rozdzielenia wykorzystujemy materiał danego pokrycia dachowego.
|
H (mm) |
waga obciążnika (kg) |
Ø1 / Ø2 (mm) |
Øp / H1 (mm) |
wytrzymałość na wiatr (km/h) |
wymiar przewodu (mm) |
stop aluminium | |
|---|---|---|---|---|---|---|---|
| 6000 | 8 x 21,5 | 40 / 16 | 1860 / 180 | 118 | Ø8 | symbol typ |
H926329 AN-510D/ALS/4x2P PDF
|
| 6000 | 12 x 21,5 | 40 / 16 | 1860 / 270 | 141 | Ø8 | symbol typ |
H926330 AN-510E/ALS/4x3P PDF
|
| 7000 | 8 x 21,5 | 40 / 16 | 1860 / 180 | 105 | Ø8 | symbol typ |
H926333 AN-510F/ALS/4x2P PDF
|
| 7000 | 12 x 21,5 | 40 / 16 | 1860 / 270 | 126 | Ø8 | symbol typ |
H926334 AN-510G/ALS/4x3P PDF
|

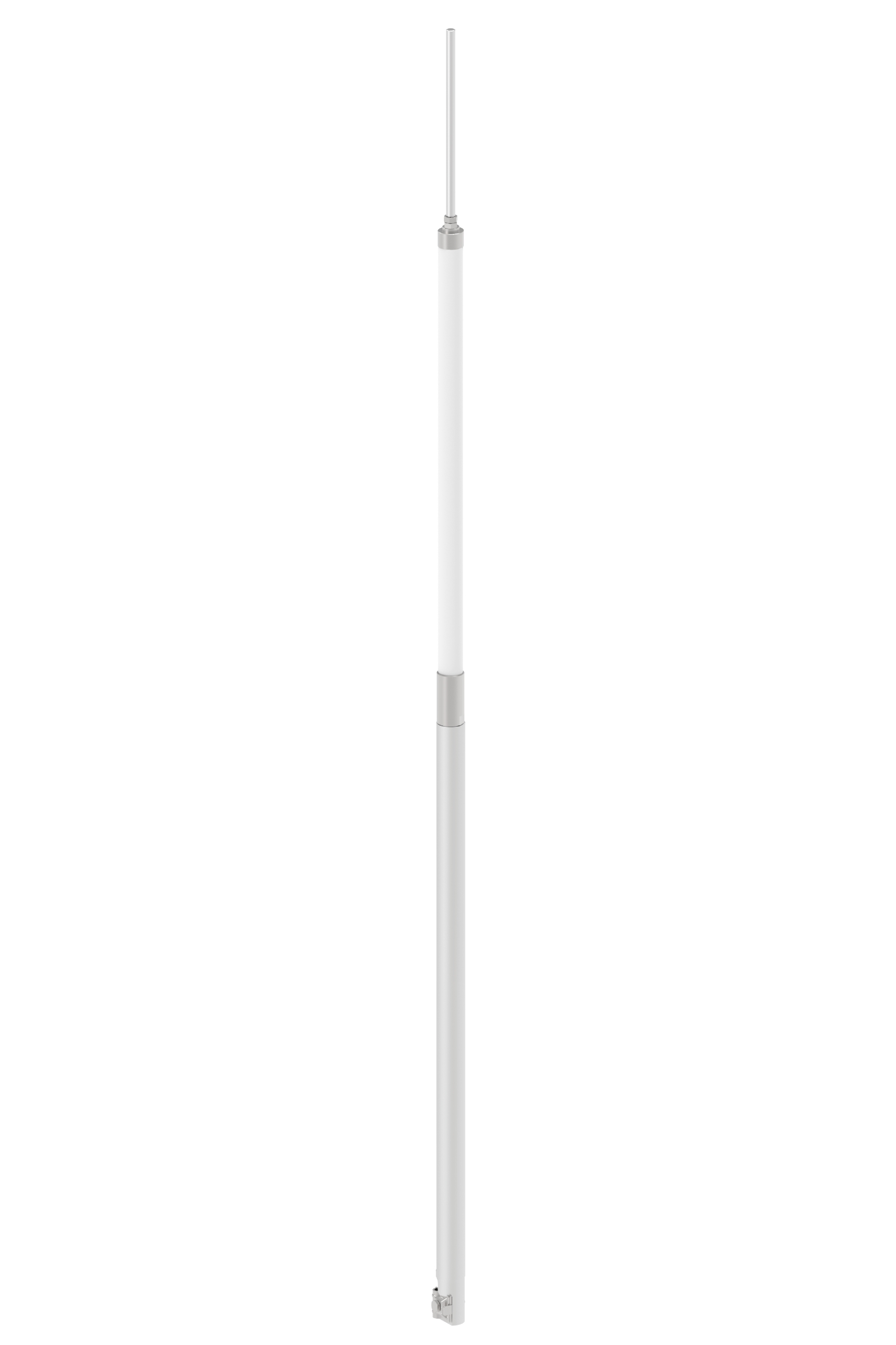

Iglice ścienne do PW* przeznaczone do ochrony urządzeń na dachach obiektów przemysłowych w miejscach, gdzie nie jest możliwe zachowanie odstępu iskrobezpiecznego. Prąd pioruna z iglicy masztu odprowadzany jest przewodem w izolacji wysokonapięciowej PW. Montaż poprzez uchwyty (zamawiane osobno) bezpośrednio do urządzeń chronionych lub barierek.
*PW - przewód w izolacji wysokonapięciowej
**F (kN) - minimalne obciążenie wyrywające kotwy
|
H (mm) |
wytrzymałość na wiatr (km/h) |
F** (kN) |
Ø1 (mm) |
stop aluminium | |
|---|---|---|---|---|---|
| 3000 | 201 | 4 | 40 | symbol typ |
H926337 AN-517A/ALS/ PDF
|
| 4000 | 193 | 4 | 40 | symbol typ |
H926341 AN-517B/ALS/ PDF
|
| 5000 | 170 | 4 | 40 | symbol typ |
H926345 AN-517C/ALS/ PDF
|
| 6000 | 142 | 6 | 40 | symbol typ |
H926349 AN-517D/ALS/ PDF
|
| 7000 | 133 | 6 | 40 | symbol typ |
H926353 AN-517E/ALS/ PDF
|
