ZWODY ODSUNIĘTE

maszty ścienne ze zwodem odsuniętym

Maszty ścienne służą do ochrony urządzeń na dachach obiektów. Pionowy izolator oraz poziome drążki, które izolują płynący prąd pioruna pozwalają na przykręcenie masztu bezpośrednio do chronionego urządzenia. Oferowane w komplecie: iglica nierdzewna ze złączem, izolator pionowy 1500mm, drążki izolacyjne poziome, uchwyty drążków poziomych, uchwyty mocujące przewód odprowadzający prąd pioruna z iglicy masztu.

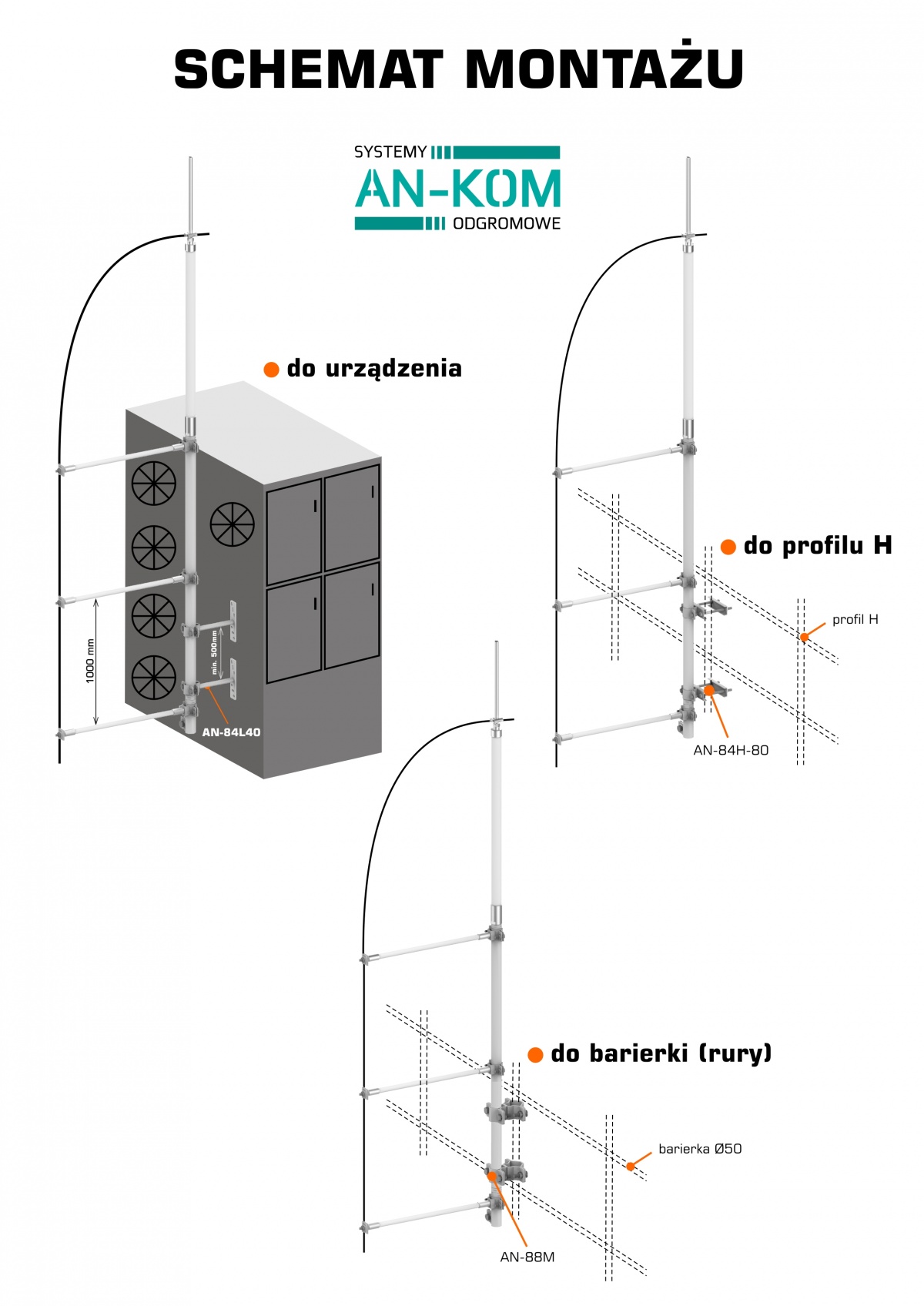

SCHEMAT MONTAŻU MASZTU ŚCIENNEGO ZE ZWODEM ODSUNIETYM

Uwaga! Składając zamówienie należy podać symbol.
H
(mm)
Ø1 / Ø2 / Ø3
(mm)
ilość
drążków
izolacyjnych
poziomych
(szt.)
wymiar
przewodu
(mm)
stal ocynkowana ogniowo
3000 33,7 / 33,7 / --- 2 Ø8 - Ø10 symbol
typ
H196368
AN-89A/OG/ PDF
4000 33,7 / 33,7 / --- 3 Ø8 - Ø10 symbol
typ
H196372
AN-89B/OG/ PDF
5000 33,7 / 33,7 / 33,7 4 Ø8 - Ø10 symbol
typ
H196376
AN-89C/OG/ PDF
6000 33,7 / 33,7 / 33,7 5 Ø8 - Ø10 symbol
typ
H196380
AN-89D/OG/ PDF
7000 42,4 / 42,4 / --- 6 Ø8 - Ø10 symbol
typ
H196384
AN-89E/OG/ PDF
